GeForce RTX5070Ti (PCIe 5.0)

Model :NVIDIA GeForce RTX 5070 Ti
Pamięć :16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia: :2300MHz
Podkręcenie zegara : 2450MHz

Chłodzenie :3x wentylatory osiowe (80 mm)
TDP/TGP: 300 W (NVIDIA), maks. 300 W (PNY)
Połączenia zasilania :1x 12V-2x6 (przez adapter: 2x 8-pinowe PCIe)
Złącza :1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Połączenie :PCIe 5.0 x16

Cechy szczególne : Płyta tylna, przyspieszenie AI
Całkowita wysokość :Potrójny slot (2,98 slotów)
Wymiary :299,5 x 120 x 59,6 mm (dł. x szer. x wys.)
Projekt :Karta PCIe (pełna wysokość)
Osłona gniazda :pełna wysokość

Moc obliczeniowa AI (gęsta) :703 TOPS (FP4), 351,5 TOPS (FP8), 175,75 TOPS (FP16)
Moc obliczeniowa AI (rzadka) :1406 TOPS (FP4), 703 TOPS (FP8), 351,5 TOPS (FP16)
Moc obliczeniowa GPU :43,90 TFLOPS (FP16), 43,90 TFLOPS (FP32), 0,69 TFLOPS (FP64)

Architektura układu scalonego: Blackwell (od 2025/Q1)
Oznaczenie chipa :GB203 (GB203-300-A1)
Rozszerzenie układu scalonego: 83,3% aktywnych jednostek obliczeniowych (70/84 SM)
Konfiguracja układu scalonego :70SM (8960SP/​280TMU/​96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 48MiB pamięci podręcznej L2

Produkcja chipów :TSMC N5P [NVIDIA 4N]
Rozmiar chipa :378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego :Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 175,75 TOPS), HDCP 2.3
Wsparcie API
DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Shader Model 6.8

Silnik transkodujący :2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie :AV1 (YUV 4:2:0), H.265 (4K YUV 4:2:0 /​ 4K YUV 4:2:2 /​ 4K YUV 4:4:4 /​ 4K bezstratny /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:2:2 /​ YUV 4:4:4 /​ bezstratny)
Rozszyfrowanie :AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:2:2 / 10 bitów 4:2:2 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264 (8 bitów 4:2:0, 10 bitów 4:2:0, 8 bitów 4:2:2, 10 bitów 4:2:2), VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Podstawa taktu : 2300MHz
Chłodzenie : 3 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : 703 TOPY
Moc obliczeniowa GPU : 41,22 TFLOPS (FP16), 41,22 TFLOPS (FP32), 0,64 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, płyta tylna, NVIDIA GeForce SFF-Ready , podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 2.5 slotowa
Wymiary : 304x126x50mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2295MHz
Podkręcenie zegara : 2482MHz
Podkręcanie : Wzmocnienie +32MHz
Chłodzenie : 3 wentylatory osiowe (100 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA), maks. 300 W (wzmocnienie)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 43,94 TFLOPS (FP16), 43,94 TFLOPS (FP32), 0,69 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, synchronizacja RGB (3-pinowe ARGB), podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 2,5 slotowa
Wymiary : 331,9 x 127,1 x 49,4 mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 280TMU /​ 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Podstawa taktu : 2300MHz
Chłodzenie : 3 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : 703 TOPY
Moc obliczeniowa GPU : 41,22 TFLOPS (FP16), 41,22 TFLOPS (FP32), 0,64 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, płyta tylna, NVIDIA GeForce SFF-Ready , podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 2.5 slotowa
Wymiary : 261x126x50mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz (profil standardowy)
Podkręcenie zegara : 2588 MHz (profil standardowy), 2610 MHz (profil OC)
Podkręcanie : Wzmocnienie +160MHz (profil OC), wzmocnienie +138MHz (profil standardowy)
Chłodzenie : 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB (do 55°C)
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : 703 TOPS (FP4), 351,5 TOPS (FP8), 175,75 TOPS (FP16)
Moc obliczeniowa GPU : 46,77 TFLOPS (FP16), 46,77 TFLOPS (FP32), 0,73 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pinowe PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 2x DisplayPort 2.1b UHBR20, 1x USB-C z DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Oświetlenie (ARGB), płyta tylna, podwójny przełącznik BIOS-u, przyspieszenie AI, profile zegara (tryb domyślny/tryb OC), obsługa NVIDIA GeForce SFF, uchwyt na kartę graficzną (uchwyt na kartę graficzną ASUS ProArt)

Całkowita wysokość : 2.5 slotowa
Wymiary : 304x126x50mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203 (GB203-300-A1)
Konfiguracja układu scalonego : 70SM (8960SP /​ 280TMU /​ 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 48MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 175,75 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1 (YUV 4:2:0), H.265 (4K YUV 4:2:0 /​ 4K YUV 4:2:2 /​ 4K YUV 4:4:4 /​ 4K bezstratny /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:2:2 /​ YUV 4:4:4 /​ bezstratny)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:2:2 / 10 bitów 4:2:2 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264 (8 bitów 4:2:0, 10 bitów 4:2:0, 8 bitów 4:2:2, 10 bitów 4:2:2), VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2452
Chłodzenie : 3 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 43,94 TFLOPS (FP16), 43,94 TFLOPS (FP32), 0,69 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Znajomości : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Połączenie : PCIe 5.0 x16
Cechy szczególne : Przyspieszenie AI, płyta tylna, NVIDIA GeForce SFF-Ready, podwójny przełącznik BIOS, uchwyt karty graficznej
Całkowita wysokość : Potrójny slot
Wymiary : 304 x 126 x 50 mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość
Architektura układu scalonego : Blackwell (od 2025/Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70 SM (8960 SP / 280 TMU / 96 ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64 MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5 nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego :
Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API :
DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8

Silnik transkodujący :
2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja)

Kodowanie :
AV1, H.265 (4K YUV 4:2:0 / 4K YUV 4:4:4 / 4K Lossless / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:4:4 / Lossless)

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Chłodzenie : 3 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : 703 TOPY
Moc obliczeniowa GPU : 41,22 TFLOPS (FP16), 41,22 TFLOPS (FP32), 0,64 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, NVIDIA GeForce SFF-Ready , podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 2.5 slotowa
Wymiary : 304x126x50mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Chłodzenie : 3x wentylatory osiowe (80mm)
TDP/TGP : 300 W (NVIDIA), maks. 300 W (PNY)
Moc obliczeniowa AI (INT8) : 703 TOPY
Moc obliczeniowa GPU : 41,22 TFLOPS (FP16), 41,22 TFLOPS (FP32), 0,64 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pinowe PCIe)
Rodzaj wyjść: 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, płyta tylna

Całkowita wysokość : 3 slotowa
Wymiary : 299,5 x 120 x 59,6 mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Blenda szczelinowa : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (około 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP / 336TMU / 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) /​ CUDA 12.8 /​ Vulkan 1.3 /​ OpenCL 3.0 /​ OpenGL 4.6 /​ Model cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Podkręcenie zegara : 2482MHz
Podkręcanie : Wzmocnienie +32MHz
Chłodzenie : 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA), maks. 300 W (Zotac)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 44,48 TFLOPS (FP16), 44,48 TFLOPS (FP32), 0,69 TFLOPS (FP64) :
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 2,8 slotowa
Wymiary : 303,5 x 115,8 x 55,7 mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 280TMU /​ 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2295MHz
Podkręcenie zegara : 2482MHz
Podkręcanie : Wzmocnienie +32MHz
Chłodzenie : 3 wentylatory osiowe (100 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA), maks. 300W (Palit)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 44,48 TFLOPS (FP16), 44,48 TFLOPS (FP32), 0,69 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, synchronizacja RGB (3-pinowe ARGB), podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 2.5 slotowa
Wymiary : 331.9x127.1x49.7mm (LxBxH)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 280TMU /​ 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Podstawa taktu : 2300 MHz
Podkręcenie zegara : 2452 MHz
Podkręcanie : Wzmocnienie +2 MHz
Chłodzenie : 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA), maks. 300 W (Zotac)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 43,94 TFLOPS (FP16), 43,94 TFLOPS (FP32), 0,69 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16
Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, NVIDIA GeForce SFF-Ready, uchwyt karty graficznej
Całkowita wysokość : Podwójne gniazdo
Wymiary : 304,4 x 115,8 x 41,6 mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : Pełna wysokość

Dane chipa
Architektura układu scalonego : Blackwell (od 2025/Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP / 280TMU / 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64 MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów
Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Obsługiwane API i multimedia
Wsparcie API :
DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8

Silnik transkodujący :
2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja)

Kodowanie :
AV1, H.265 (4K YUV 4:2:0 / 4K YUV 4:4:4 / 4K Lossless / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:4:4 / Lossless)

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Chłodzenie : 3x wentylatory osiowe (80mm)
TDP/TGP : 300 W (NVIDIA), maks. 300 W (PNY)
Moc obliczeniowa AI (INT8) : 703 TOPY
Moc obliczeniowa GPU : 41,22 TFLOPS (FP16), 41,22 TFLOPS (FP32), 0,64 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna

Całkowita wysokość : 3 slotowa
Wymiary : 300 x 120 x 60 mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz (profil standardowy)
Podkręcenie zegara : 2588MHz (profil standardowy), 2610MHz (profil OC)
Podkręcanie : Wzmocnienie +160MHz (profil OC), Wzmocnienie +138MHz (profil standardowy)
Chłodzenie : 3 wentylatory osiowe (105 mm) z trybem zerowego wentylatora 0 dB (do 55°C)
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : >703 TOPY (NVIDIA), 742 TOPY (ASUS)
Moc obliczeniowa GPU : 46,77 TFLOPS (FP16), 46,77 TFLOPS (FP32), 0,73 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pin PCIe)
Rodzaj Wyjść : 2x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, profile zegara, oświetlenie LED (RGB), płyta tylna, podwójny przełącznik BIOS, uchwyt karty graficznej (uchwyt karty graficznej ASUS TUF) :

Całkowita wysokość : 3.1 slotowa
Wymiary : 329x140x62,5 mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Taktowanie boost: 2670 MHz
Chłodzenie : 3 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : 703 TOPY
Moc obliczeniowa GPU : 41,22 TFLOPS (FP16), 41,22 TFLOPS (FP32), 0,64 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB, wentylator podświetlany RGB), tylna płyta, podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 3.8 slotowa
Wymiary : 360x150x75mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Podkręcenie zegara : 2512MHz
Podkręcanie : Wzmocnienie +62MHz
Chłodzenie : 3 wentylatory osiowe (100 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA), maks. 300 W (Zotac)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 45,02 TFLOPS (FP16), 45,02 TFLOPS (FP32), 0,7 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, synchronizacja RGB (3-pinowe ARGB), podwójny przełącznik BIOS, uchwyt karty
graficznej

Całkowita wysokość : 3,5 slotowa
Wymiary : 332,1 x 137,5 x 69,6 mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 280TMU /​ 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz (profil standardowy)
Podkręcenie zegara : 2588MHz (profil standardowy)
Podkręcanie : Wzmocnienie +32MHz (profil OC)
Chłodzenie : 3 wentylatory osiowe (105 mm) z trybem zerowego wentylatora 0 dB (do 55°C)
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : >703 TOPY (NVIDIA), 742 TOPY (ASUS)
Moc obliczeniowa GPU : 46,77 TFLOPS (FP16), 46,77 TFLOPS (FP32), 0,73 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pin PCIe)
Rodzaj Wyjść : 2x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Oświetlenie (RGB), płyta tylna, podwójny przełącznik BIOS, przyspieszenie AI, profile zegara (tryb domyślny/tryb OC), kompatybilność z białą obudową (biały schemat kolorów), uchwyt na kartę graficzną (uchwyt na kartę graficzną ASUS TUF)

Całkowita wysokość : 3,5 slotowa
Wymiary : 329x140x62,5 mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2295MHz
Podkręcenie zegara : 2452MHz
Podkręcanie : Wzmocnienie +2MHz
Chłodzenie : 3 wentylatory osiowe (100 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA), maks. 300W (Palit)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 44,48 TFLOPS (FP16), 44,48 TFLOPS (FP32), 0,69 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, synchronizacja RGB (3-pinowe ARGB), podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 2.5 slotowa
Wymiary : 331.9x127.1x49.7mm (LxBxH)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 280TMU /​ 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Chłodzenie : 3 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : 703 TOPY
Moc obliczeniowa GPU : 41,22 TFLOPS (FP16), 41,22 TFLOPS (FP32), 0,64 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, NVIDIA GeForce SFF-Ready , podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 2.5 slotowa
Wymiary : 304x126x50mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Taktowanie boost : 2450MHz
Chłodzenie : 3x wentylatory osiowe (80mm)
TDP/TGP : 300 W (NVIDIA), maks. 300 W (PNY)
Moc obliczeniowa AI (INT8) : 703 TOPY
Moc obliczeniowa GPU : 43,9 TFLOPS (FP16), 43,9 TFLOPS (FP32), 0,69 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna

Całkowita wysokość : 3 slotowa
Wymiary : 300 x 120 x 60mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Taktowanie boost : 2588MHz
Podkręcanie : Wzmocnienie +138MHz
Chłodzenie : 3 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 46,38 TFLOPS (FP16), 46,38 TFLOPS (FP32), 0,72 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB, wentylator podświetlany RGB), tylna płyta, podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 3.5 slotowa
Wymiary : 340x140x70mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Podstawa zegara : 2300 MHz
Podkręcenie zegara : 2482 MHz
Podkręcanie : Wzmocnienie +32 MHz
Chłodzenie : 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA), maks. 300 W (Zotac)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 44,48 TFLOPS (FP16), 44,48 TFLOPS (FP32), 0,69 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16
Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, NVIDIA GeForce SFF-Ready, uchwyt karty graficznej
Całkowita wysokość : Podwójne gniazdo
Wymiary : 304,4 x 115,8 x 41,6 mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : Pełna wysokość

Dane chipa
Architektura układu scalonego : Blackwell (od 2025/Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP / 280TMU / 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64 MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów
Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Obsługiwane API i multimedia
Wsparcie API :
DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8

Silnik transkodujący :
2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja)

Kodowanie :
AV1, H.265 (4K YUV 4:2:0 / 4K YUV 4:4:4 / 4K Lossless / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:4:4 / Lossless)

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Chłodzenie : 3 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : 703 TOPY
Moc obliczeniowa GPU : 41,22 TFLOPS (FP16), 41,22 TFLOPS (FP32), 0,64 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, oświetlenie LED (RGB), płyta tylna, kompatybilność z białą obudową (białe kolory), podwójny przełącznik BIOS, uchwyt karty graficznej

Całkowita wysokość : 3.5 slotowa
Wymiary : 340x140x70mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz
Taktowanie boost : 2482MHz
Podkręcanie : +47MHz Boost (profil OC), +32MHz Boost (profil standardowy)
Chłodzenie : 3 wentylatory osiowe (95 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 44,75 TFLOPS (FP16), 44,75 TFLOPS (FP32), 0,7 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, profile zegara, płyta tylna, NVIDIA GeForce SFF-Ready , uchwyt karty graficznej

Całkowita wysokość : 2.5 slotowa
Wymiary : 303x121x49mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 280TMU /​ 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Podstawa taktu : 2300 MHz (profil standardowy)
Podkręcenie zegara : 2482 MHz (profil standardowy), 2497 MHz (profil OC)
Podkręcanie : +47 MHz Boost (profil OC), +32 MHz Boost (profil standardowy)
Chłodzenie : 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 300 W (NVIDIA), maks. 300 W (MSI)
Moc obliczeniowa AI (INT8) : >703 TOPY
Moc obliczeniowa GPU : 44,75 TFLOPS (FP16), 44,75 TFLOPS (FP32), 0,7 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16
Cechy szczególne : Przyspieszenie AI, profile zegara, płyta tylna, NVIDIA GeForce SFF-Ready, uchwyt karty graficznej
Całkowita wysokość : Potrójny slot (2,5 slotu)
Wymiary : 303 x 121 x 49 mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : Pełna wysokość

Dane chipa
Architektura układu scalonego : Blackwell (od 2025/Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP / 280TMU / 96ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64 MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów
Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Obsługiwane API i multimedia
Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja)
Kodowanie : AV1, H.265 (4K YUV 4:2:0 / 4K YUV 4:4:4 / 4K Lossless / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:4:4 / Lossless)

Typ złącza : PCI-Express x16
Producent chipsetu : NVIDIA
Seria karty graficznej : RTX z serii 50

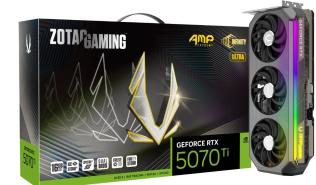

Model chipsetu : GeForce RTX 5070 Ti
Wielkość pamięci : 16 GB
Maks. taktowanie rdzenia : 2610 MHz
Typ zastosowanej pamięci : GDDR7
Taktowanie pamięci : 28000 MHz
Szyna danych pamięci : 256 bit
Przepustowość pamięci : 896 GB/s
Rodzaje wyjść/wejść : 2 x wyjście HDMI, 3 x Display Port
Wsparcie dla HDCP : tak
Wsparcie dla CUDA : tak
Ilość rdzeni cuda : 8960
Technologia VR : tak
Obsługiwane standardy : DirectX 12, OpenGL 4.6, Vulkan
Typ chłodzenia : wentylator
Liczba wentylatorów : 3 szt.
Zalecana moc : 850 W
Złącze zasilania : 16 PIN
Długość : 32.9 cm
Szerokość : 14 cm
Wysokość : 6.3 cm
Liczba zajmowanych slotów : 3.125
Podświetlenie : tak
Kolor obudowy : biały

Zaawansowane technologie :
NVIDIA Ansel
NVIDIA DLSS 4
NVIDIA Enkoder
NVIDIA PhysX Ready
NVIDIA Reflex
NVIDIA Studio
Ray Tracing
RTX AI

Gwarancja : 3 lata producenta

Model : NVIDIA GeForce RTX 5070 Ti
Pamięć : 16 GB GDDR7, 256 bitów, 28 Gb/s, 1750 MHz, 896 GB/s
Taktowanie rdzenia : 2300MHz (profil standardowy)
Podkręcenie zegara : 2497MHz (profil standardowy), 2527MHz (profil OC)
Podkręcanie : +77MHz Boost (profil OC), +47MHz Boost (profil standardowy)
Chłodzenie : 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB (do 55°C)
TDP/TGP : 300 W (NVIDIA)
Moc obliczeniowa AI (INT8) : >703 TOPY (NVIDIA), 716 TOPY (ASUS)
Moc obliczeniowa GPU : 45,28 TFLOPS (FP16), 45,28 TFLOPS (FP32), 0,71 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (przez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16

Cechy szczególne : Przyspieszenie AI, profile zegara, płyta tylna, NVIDIA GeForce SFF-Ready , podwójny przełącznik BIOS

Całkowita wysokość : 2.5 slotowa
Wymiary : 304x126x50mm (dł. x szer. x wys.)

Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : Pełna wysokość

Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/​Q1)
Oznaczenie chipa : GB203-300
Konfiguracja układu scalonego : 70SM (8960SP /​ 336TMU /​ 128ROP), 70 rdzeni RT, 280 rdzeni Tensor, 64MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów

Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 133 TFLOPS), NVIDIA Tensor (5. generacja, 703 TOPS), HDCP 2.3

Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info

Kodowanie : AV1, H.265 (4K YUV 4:2:0 /​ 4K YUV 4:4:4 /​ 4K Lossless /​ 8K /​ obsługa HEVC 10 bitów /​ obsługa ramki HEVC B), H.264 (YUV 4:2:0 /​ YUV 4:4:4 /​ Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1
