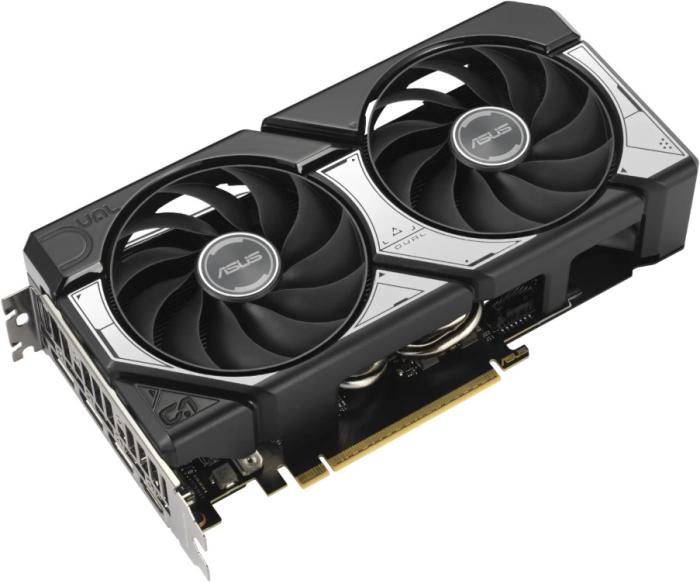

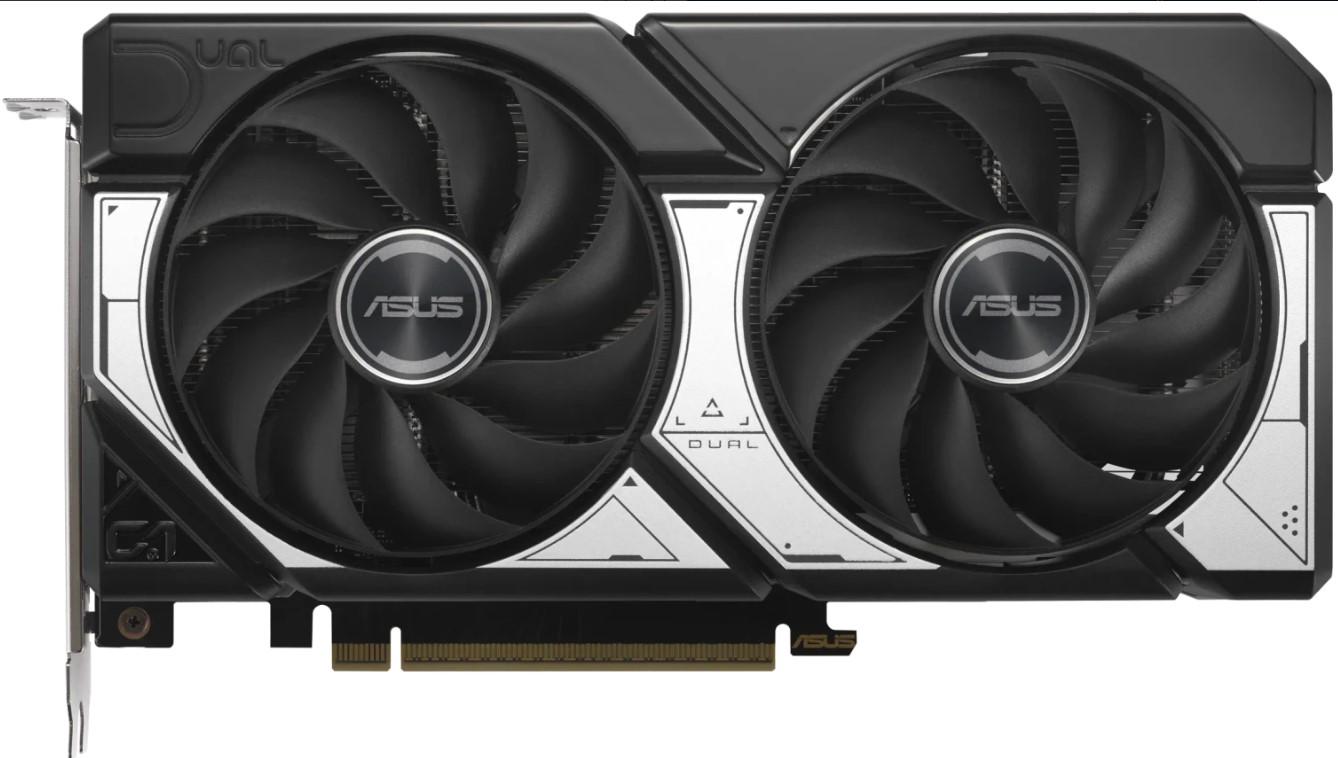

GeForce RTX5060Ti Asus 16GB GDDR7 Dual OC EVO [DUAL-RTX5060TI-O16G-EVO] (1xHDMI 2.1b, 3xDP 2.1b) (128-bit, PCIe 5.0)
Kod produktu: kgRTX5060TiAsu16 DualOCEV
Kod liczbowy: 136972
Układ graficzny
NVIDIA GeForce RTX
Chipset
GeForce RTX 5060 Ti
Pamięć
16 GB
Rodzaj pamięci
GDDR7
Szyna pamięci
128-bit
Taktowanie rdzenia
2602 MHz Boost / 2632 MHz OC mode
Taktowanie pamięci
1750 MHz
Rdzenie CUDA
4608
Typ chłodzenia
Powietrzne
Ilość wentylatorów
2 wentylatory
Rodzaj złącza
PCIe 5.0 x16
Ilość wyjść
4 wyjścia
Złącza wideo
2 x HDMI 2.1b / 3 x DisplayPort 2.1b
Ilość obsługiwanych monitorów
4 monitory
Przepustowość pamięci
448 Gbps
Ray Tracing / Upscaling
Ray Tracing / Upscaling Nvidia DLSS 4
Złącza zasilania
1 x 8-pin
Czy low profile
Nie
Ilość zajmowanych slotów
2.5
Passmark [pkt]
22572
Passmark Mediana [pkt]
23210
Pobór mocy / Wymagany zasilacz
180 W / Zasilacz 650 W
Długość [mm]
229
Szerokość [mm]
120
Wysokość [mm]
50
Akcesoria
Karta z podziękowaniami
Dodatkowe informacje
Przyspieszenie AI, NVIDIA GeForce SFF-Ready
Opis
Specyfikacja
Model :NVIDIA GeForce RTX 5060 Ti
Pamięć :16 GB GDDR7, 128 bitów, 28 Gb/s, 1750 MHz, 448 GB/s
Tempo podstawowe :2407 MHz (profil standardowy), 2407 MHz (profil OC)
Zwiększenie prędkości zegara :2602MHz (profil standardowy), 2632MHz (profil OC)
Podkręcanie :Wzmocnienie +60MHz (profil OC), wzmocnienie +30MHz (profil standardowy)

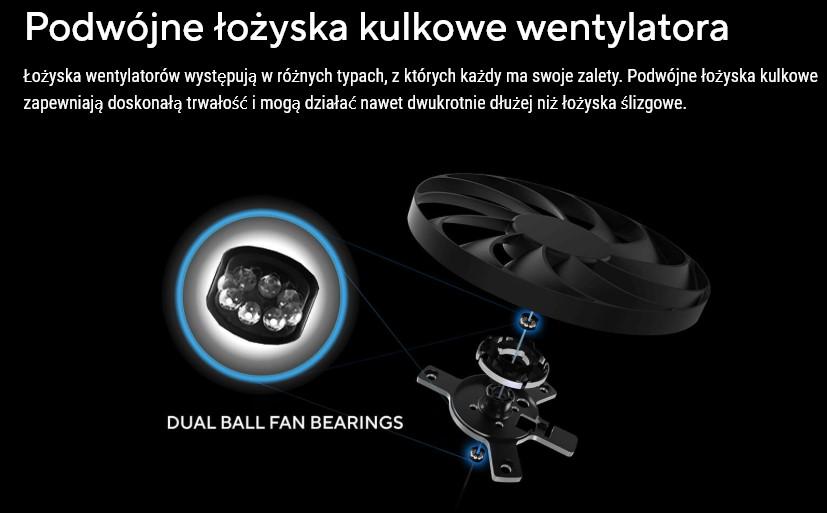

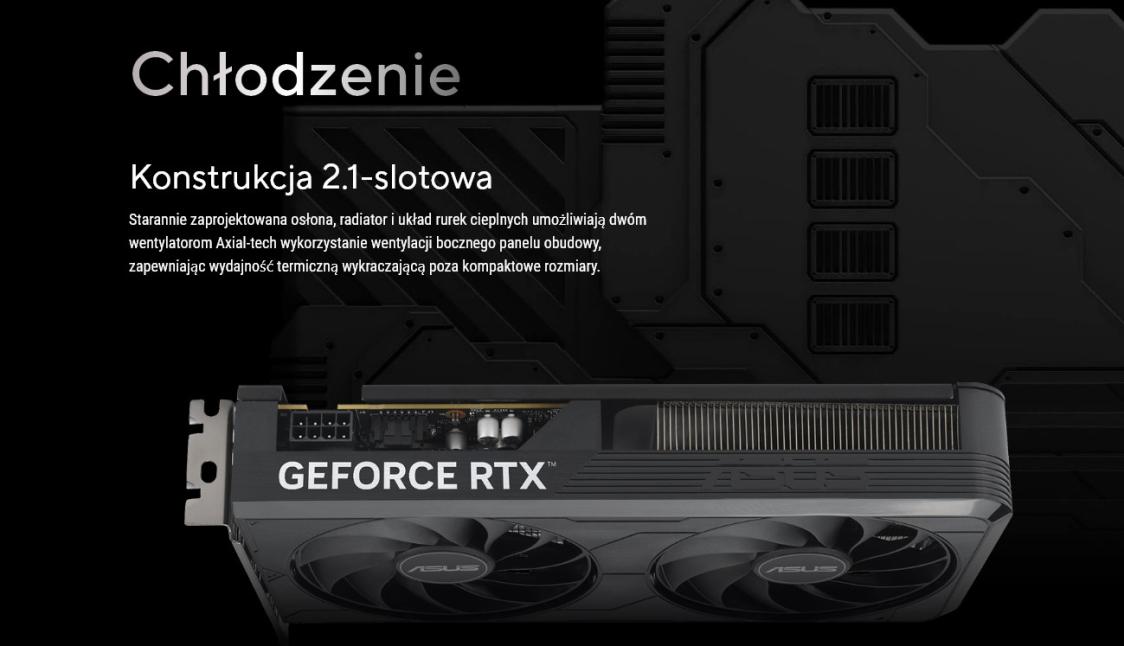

Chłodzenie :2 wentylatory osiowe (95 mm) z trybem zerowego wentylatora 0 dB (do 55°C)
TDP/TGP :180 W (NVIDIA)

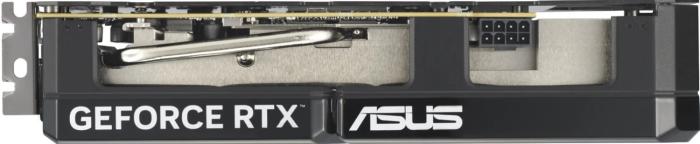

Połączenia zasilania :1x 8-pinowe PCIe

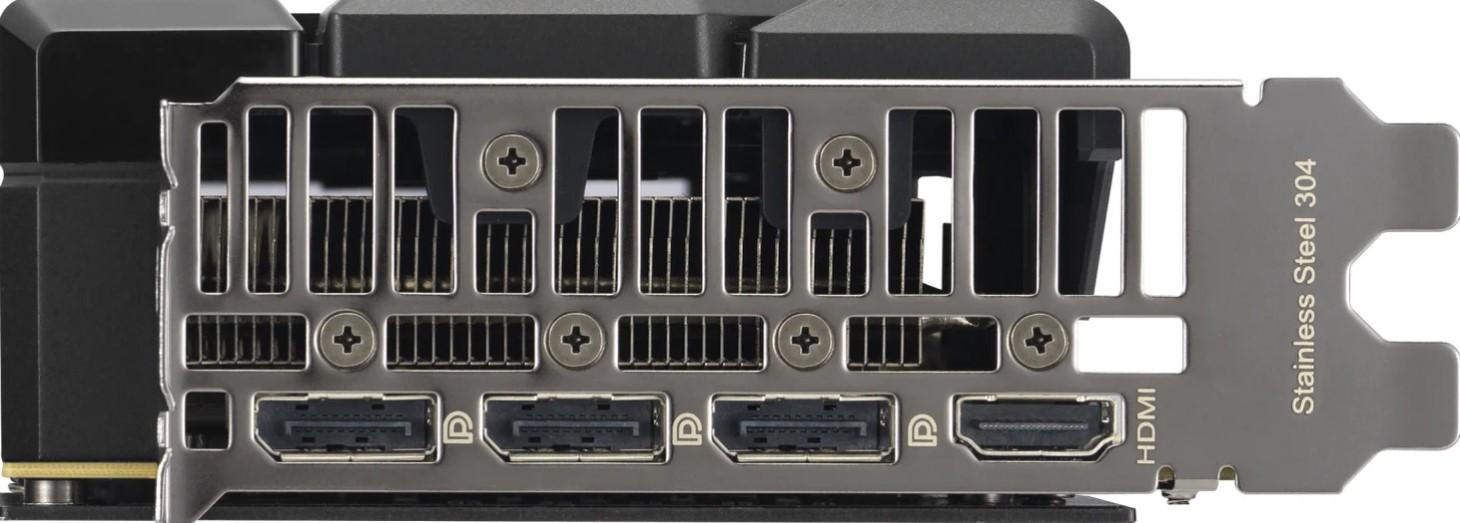

Złącza:1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Połączenie :PCIe 5.0 x16 (x8)

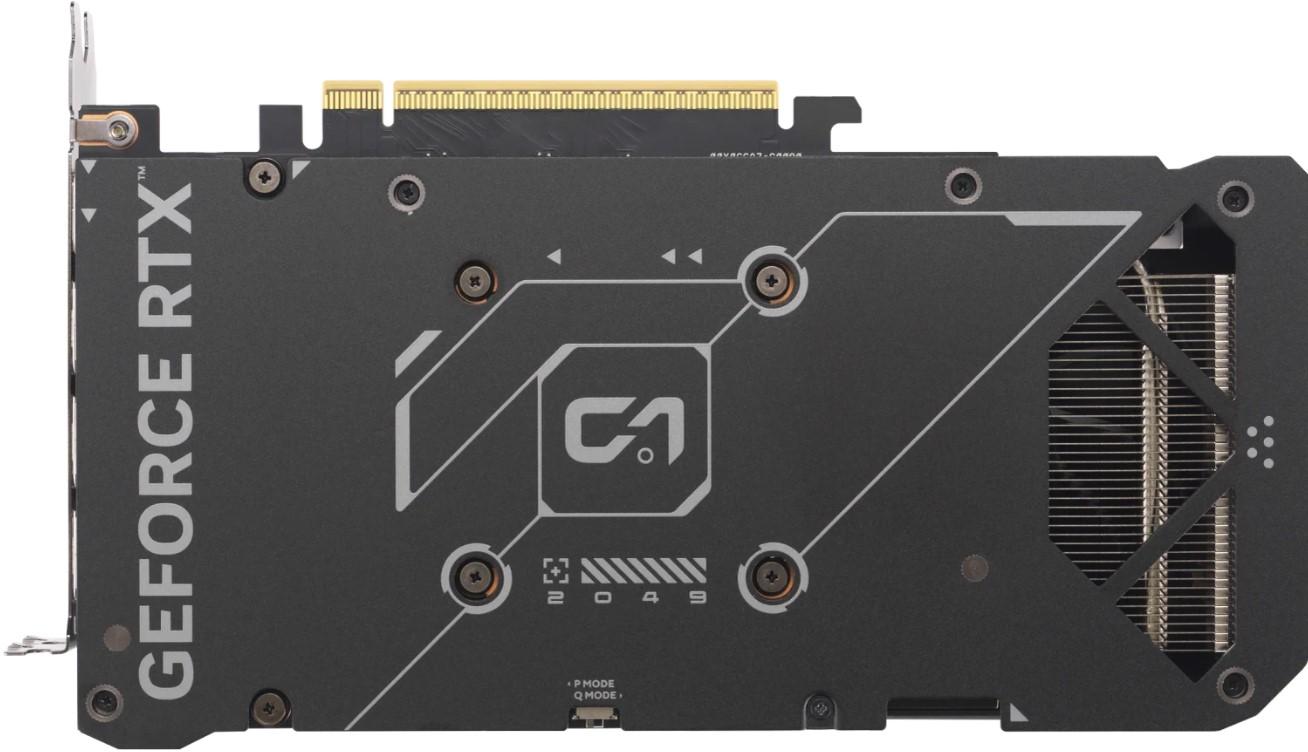

Cechy szczególne :Płyta tylna, przyspieszenie AI, profile zegara (tryb domyślny/tryb OC), NVIDIA GeForce SFF-Ready
Całkowita wysokość :Potrójny slot (2,5 slotu)
Wymiary :229x120x50mm (dł. x szer. x wys.)
Projekt :Karta PCIe (pełna wysokość)
Osłona gniazda :pełna wysokość
Moc obliczeniowa AI (gęsta) :379,5 TOPS (FP4), 189,75 TOPS (FP8), 94,87 TOPS (FP16)
Moc obliczeniowa AI (rzadka) :759 TOPS (FP4), 379,5 TOPS (FP8), 189,74 TOPS (FP16)
Moc obliczeniowa GPU :24,26 TFLOPS (FP16), 24,26 TFLOPS (FP32), 0,38 TFLOPS (FP64)
Dane chipa :Architektura układu scalonego
Blackwell (od 2025/Q1) :Oznaczenie chipa
GB206 (GB206-300-A1)
Rozszerzenie układu scalonego :Pełna budowa (36/36 SM)
Konfiguracja układu scalonego :36SM (4608SP/144TMU/48ROP), 36 rdzeni RT, 144 rdzenie Tensor, 32 MiB pamięci podręcznej L2
Produkcja chipów :TSMC N5P [NVIDIA 4N]
Rozmiar chipa :181 mm², monolityczny, 21,9 miliarda tranzystorów
Funkcje układu scalonego :Śledzenie promieni (4. generacja NVIDIA RTX, 72 TFLOPS), NVIDIA Tensor (5. generacja, 94,87 TOPS), HDCP 2.3
Wsparcie API :DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Shader Model 6.8
Silnik transkodujący :1x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info
Kodowanie :AV1 (YUV 4:2:0), H.265 (4K YUV 4:2:0 / 4K YUV 4:2:2 / 4K YUV 4:4:4 / 4K bezstratny / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:2:2 / YUV 4:4:4 / bezstratny)
Rozszyfrowanie :AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:2:2 / 10 bitów 4:2:2 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264 (8 bitów 4:2:0, 10 bitów 4:2:0, 8 bitów 4:2:2, 10 bitów 4:2:2), VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1
Pamięć :16 GB GDDR7, 128 bitów, 28 Gb/s, 1750 MHz, 448 GB/s
Tempo podstawowe :2407 MHz (profil standardowy), 2407 MHz (profil OC)
Zwiększenie prędkości zegara :2602MHz (profil standardowy), 2632MHz (profil OC)
Podkręcanie :Wzmocnienie +60MHz (profil OC), wzmocnienie +30MHz (profil standardowy)
Chłodzenie :2 wentylatory osiowe (95 mm) z trybem zerowego wentylatora 0 dB (do 55°C)
TDP/TGP :180 W (NVIDIA)
Połączenia zasilania :1x 8-pinowe PCIe
Złącza:1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Połączenie :PCIe 5.0 x16 (x8)
Cechy szczególne :Płyta tylna, przyspieszenie AI, profile zegara (tryb domyślny/tryb OC), NVIDIA GeForce SFF-Ready
Całkowita wysokość :Potrójny slot (2,5 slotu)
Wymiary :229x120x50mm (dł. x szer. x wys.)
Projekt :Karta PCIe (pełna wysokość)
Osłona gniazda :pełna wysokość
Moc obliczeniowa AI (gęsta) :379,5 TOPS (FP4), 189,75 TOPS (FP8), 94,87 TOPS (FP16)
Moc obliczeniowa AI (rzadka) :759 TOPS (FP4), 379,5 TOPS (FP8), 189,74 TOPS (FP16)
Moc obliczeniowa GPU :24,26 TFLOPS (FP16), 24,26 TFLOPS (FP32), 0,38 TFLOPS (FP64)
Dane chipa :Architektura układu scalonego
Blackwell (od 2025/Q1) :Oznaczenie chipa
GB206 (GB206-300-A1)
Rozszerzenie układu scalonego :Pełna budowa (36/36 SM)
Konfiguracja układu scalonego :36SM (4608SP/144TMU/48ROP), 36 rdzeni RT, 144 rdzenie Tensor, 32 MiB pamięci podręcznej L2
Produkcja chipów :TSMC N5P [NVIDIA 4N]
Rozmiar chipa :181 mm², monolityczny, 21,9 miliarda tranzystorów
Funkcje układu scalonego :Śledzenie promieni (4. generacja NVIDIA RTX, 72 TFLOPS), NVIDIA Tensor (5. generacja, 94,87 TOPS), HDCP 2.3
Wsparcie API :DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Shader Model 6.8
Silnik transkodujący :1x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info
Kodowanie :AV1 (YUV 4:2:0), H.265 (4K YUV 4:2:0 / 4K YUV 4:2:2 / 4K YUV 4:4:4 / 4K bezstratny / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:2:2 / YUV 4:4:4 / bezstratny)
Rozszyfrowanie :AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:2:2 / 10 bitów 4:2:2 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264 (8 bitów 4:2:0, 10 bitów 4:2:0, 8 bitów 4:2:2, 10 bitów 4:2:2), VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1
