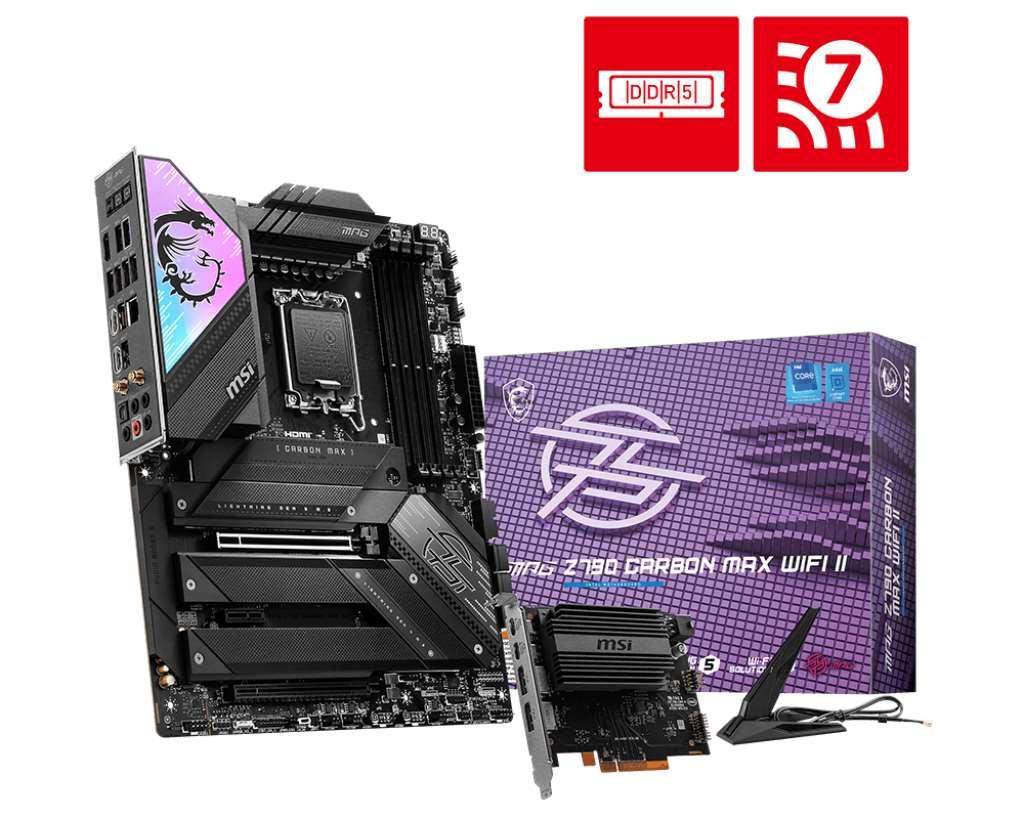

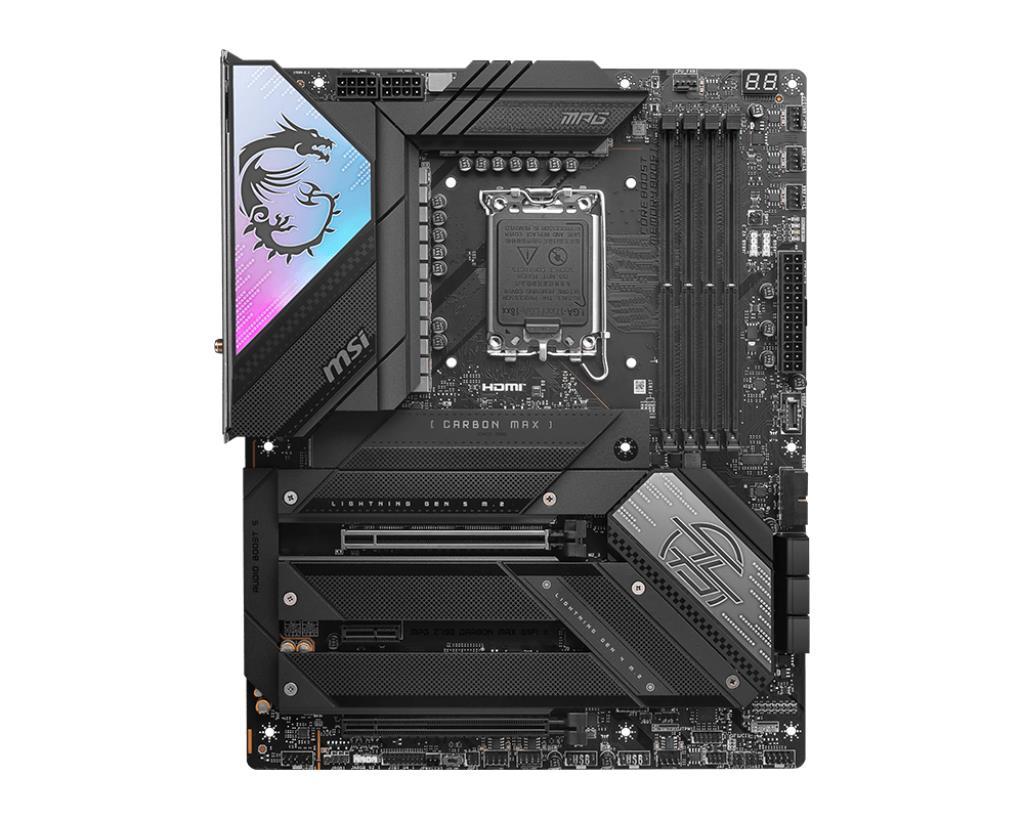

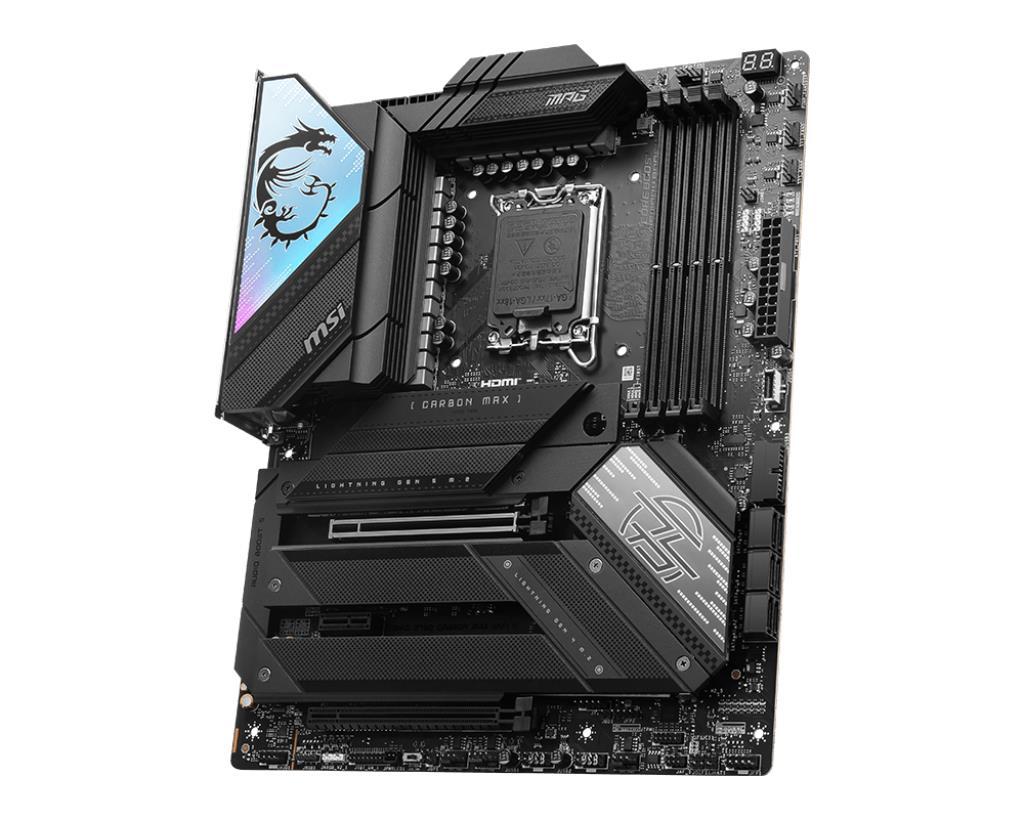

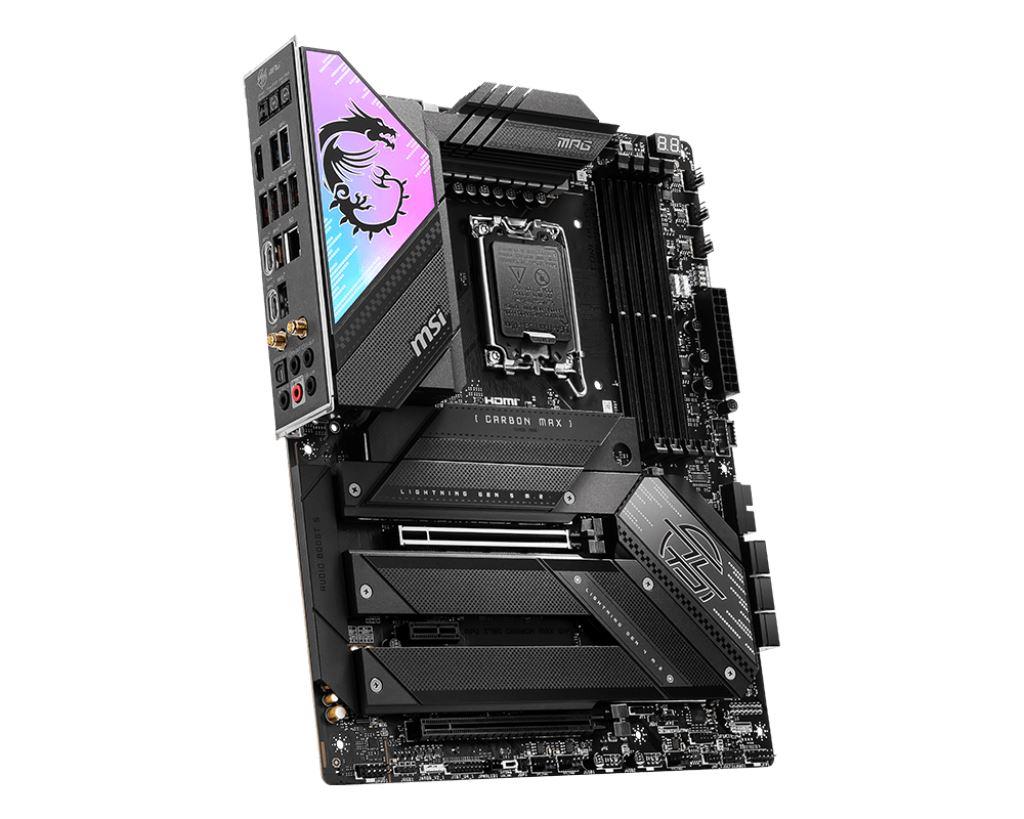

MSI MPG Z790 CARBON MAX WIFI II (Intel Z790) [S1700, 4xDDR5 do 7800MHz, (HDMI 2.1) (5xM.2, 1xPCIe 5.0 x16, 1xPCIe 4.0 x4, 1xPCIe 3.0 x1), WiFi 7, ATX]

Procesor
Obsługa procesorów Intel® Core™ 14./13./12. generacji, procesorów Intel® Pentium® Gold i Celeron®
LGA 1700


Pamięć
4x DDR5 UDIMM, maksymalna pojemność pamięci 256 GB
Obsługa pamięci 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz
Maks. częstotliwość podkręcania:
• 1DPC 1R Maksymalna prędkość do 7800+ MHz
• 1DPC 2R Maksymalna prędkość do 6600+ MHz
• 2DPC 1R Maksymalna prędkość do 6400+ MHz
• 2DPC 2R Maksymalna prędkość do 5600+ MHz

Obsługuje Intel ® XMP3.0 OC
Obsługuje tryb Dual-Controller Dual-Channel
Obsługuje pamięć niebuforowaną i bez ECC


Grafika
1x HDMI™
Obsługa HDMI™ 2.1, maksymalna rozdzielczość 4K 60Hz*
*Dostępne tylko na procesorach ze zintegrowaną grafiką. Specyfikacje graficzne mogą się różnić w zależności od zainstalowanego procesora.


Gniazda
2x gniazdo PCI-E x16
1x gniazdo PCI-E x1
PCI_E1 Gen PCIe 5.0 obsługuje do x16 (z procesora)
PCI_E2 Gen PCIe 3.0 obsługuje do x1 (z chipsetu)
PCI_E3 Gen PCIe 4.0 obsługuje do x4 (z chipsetu)


Audio
Kodek Realtek ®
ALC4080 7.1-kanałowy dźwięk USB o wysokiej wydajności
Obsługuje odtwarzanie do 32 bitów/384 kHz na panelu przednim


Magayzn danych
5x M.2
Źródło M.2_1 (z procesora) obsługuje do PCIe 4.0 x4
, obsługuje 2280/2260 urządzeń Źródło M.2_2 (z procesora) obsługuje do PCIe 5.0 x4, obsługuje 22110/2280/2260 urządzeń
Źródło M.2_3 (z chipsetu) obsługuje do PCIe 4.0 x4, obsługuje 2280/2260 urządzeń
Źródło M.2_4 (z chipsetu) obsługuje do PCIe 4.0 x4, obsługuje 2280/2260 urządzeń
Źródło M.2_5 (z chipsetu) obsługuje do PCIe 4.0 x4 / tryb SATA, obsługuje 2280/2260 urządzeń
6x SATA 6G
*Gniazdo PCI_E1 będzie Gen5x8 podczas instalacji dysku SSD M.2 w gnieździe M2_2.


RAID
Obsługuje RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA
Obsługuje RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej M.2 NVMe
* SATA_A1~A2 nie obsługują funkcji RAID.


USB
4x USB 2.0 (przód),
2x USB 5 Gb/s typu A (tył) , 2x USB
5 Gb/s typu A (przód)
, 6x USB 10 Gb/s typu A (tył)
, 1x USB 10 Gb/s typu C (tył),
1x USB 20 Gb/s typu C (tył),
1x USB 20 Gb/s typu C (przód)
Sieć lokalna Karta sieciowa Realtek 5Gbps


Wewnętrzne wejście/wyjście
1x złącze zasilania (ATX_PWR)
2x złącze zasilania (CPU_PWR)
1x wentylator procesora
1x wentylator pompy
5x wentylator systemowy
1x złącze EZ Conn-header (JAF_1)
2x panel przedni (JFP)
1x czujnik naruszenia obudowy (JCI)
1x przedni dźwięk (JAUD)
3x adresowalne złącze LED RGB V2 (JARGB_V2)
1x złącze LED RGB (JRGB)
1x złącze TPM pin header (obsługuje TPM 2.0)
1x złącze karty USB4 (JTBT_U4_1, obsługuje RTD3)
4x porty USB 2.0
2x porty USB 5 Gb/s typu A
1x porty USB 20 Gb/s typu C


SIEĆ BEZPRZEWODOWA I BLUETOOTH
Rozwiązanie Wi-Fi 7
Moduł bezprzewodowy jest wstępnie zainstalowany w gnieździe M.2 (Key-E).
Obsługuje MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (320 MHz) do 5,8 Gb/s.
Obsługuje 802.11 a/ b/ g/ n/ ac/ ax.
Obsługuje Bluetooth ® 5.4**, MLO, 4KQAM

* Obsługa pasma 6 GHz może zależeć od przepisów obowiązujących w danym kraju, a Wi-Fi 7 będzie gotowe w systemie Windows 11 SV3.
** Wersja Bluetooth może zostać zaktualizowana, szczegółowe informacje można znaleźć na stronie internetowej dostawcy chipsetu Wi-Fi. Harmonogram obsługi Bluetooth 5.4 zależy od planu MSFT Windows 11.


FUNKCJA LED
4x EZ Debug LED
1x 2-cyfrowy kod debugowania LED
1x EZ LED Przełącznik sterujący


PORTY NA TYLNYM PANELU
Flash BIOS / Wyczyść CMOS
USB 5 Gb/s (typ A)
USB 10 Gb/s (typ A)
Sieć lokalna 5G
Wi-Fi / Bluetooth
Złącza audio
Inteligentny przycisk
HDMI™
USB 10 Gb/s (typ C)
USB 20 Gb/s (typ C)
Wyjście optyczne S/PDIF


SYSTEM OPERACYJNY
Wsparcie dla systemów Windows ® 11 64-bit, Windows ® 10 64-bit
