GeForce RTX5070 MSI 12GB GDDR7 Ventus 2X OC [V532-003R] (1xHDMI 2.1b, 3xDP 2.1b) (192-bit, PCIe 5.0)
Kod produktu: kgRTX5070Msi12 Ven2XOC
Układ graficzny
NVIDIA GeForce RTX
Chipset
GeForce RTX 5070
Pamięć
12 GB
Rodzaj pamięci
GDDR7
Szyna pamięci
192-bit
Taktowanie rdzenia
2116 MHz / 2542 MHz Boost
Taktowanie pamięci
1750 MHz
Rdzenie CUDA
6144
Typ chłodzenia
Aktywne
Ilość wentylatorów
3 wentylatory
Rodzaj złącza
PCIe 5.0 x16
Ilość wyjść
4 wyjścia
Złącza wideo
1 x HDMI 2.1b / 3 x DisplayPort 2.1b
Ilość obsługiwanych monitorów
4 monitory
Przepustowość pamięci
28 Gbps
Ray Tracing / Upscaling
Ray Tracing / Upscaling Nvidia DLSS 4
Złącza zasilania
1 x 16-pin
Czy low profile
Nie
Ilość zajmowanych slotów
2.5
Passmark [pkt]
27939
Pobór mocy / Wymagany zasilacz
250 W / Zasilacz 750 W
Długość [mm]
236
Szerokość [mm]
126
Wysokość [mm]
50
Dodatkowe informacje
Przyspieszenie AI
Opis
Architektura NVIDIA Blackwell
Najlepsza platforma dla
graczy i twórców
Rdzenie Tensor piątej generacji
Maksymalna wydajność AI z FP4 i DLSS 4
Nowe procesory strumieniowe
Zoptymalizowany pod kątem shaderów neuronowych
Rdzenie śledzące promienie czwartej generacji
Zbudowany dla Mega Geometrii
Specyfikacja
Model : NVIDIA GeForce RTX 5070
Pamięć : 12 GB GDDR7, 192 bity, 28 Gb/s, 1750 MHz, 672 GB/s
Taktowanie rdzenia : 2116MHz
Taktowanie boost : 2542MHz
Podkręcanie : +67MHz Boost
Chłodzenie : 2 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 250 W (NVIDIA), maks. 250 W (MSI)
Moc obliczeniowa AI (INT8) : >494 TOPY
Moc obliczeniowa GPU : 31,42 TFLOPS (FP16), 31,42 TFLOPS (FP32), 0,49 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)

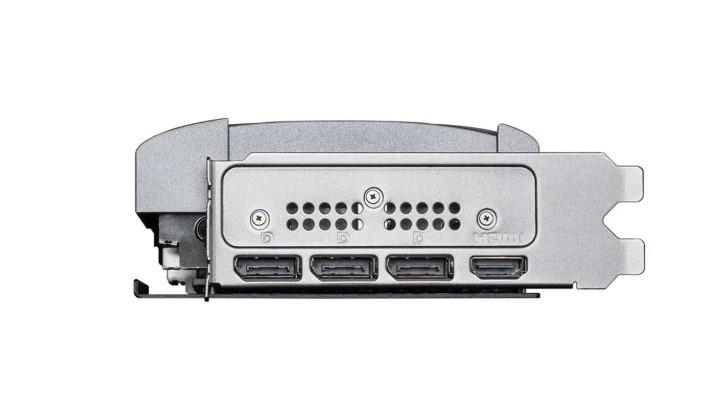

Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16
Cechy szczególne : Przyspieszenie AI, profile zegara, płyta tylna, kompatybilność z białą obudową (biały schemat kolorów), NVIDIA GeForce SFF-Ready
Całkowita wysokość : 2.5 slotowa
Wymiary : 236x126x50mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość
Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/Q1)
Oznaczenie chipa : GB205-300
Konfiguracja układu scalonego : 48SM (6144SP / 192TMU / 64ROP), 48 rdzeni RT, 192 rdzenie Tensor, 40MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 263 mm², monolityczny, 31 miliardów tranzystorów
Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 94 TFLOPS), NVIDIA Tensor (5. generacja, 494 TOPS), HDCP 2.3
Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 1x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info
Kodowanie : AV1, H.265 (4K YUV 4:2:0 / 4K YUV 4:4:4 / 4K Lossless / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:4:4 / Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1
Pamięć : 12 GB GDDR7, 192 bity, 28 Gb/s, 1750 MHz, 672 GB/s
Taktowanie rdzenia : 2116MHz
Taktowanie boost : 2542MHz
Podkręcanie : +67MHz Boost
Chłodzenie : 2 wentylatory osiowe z trybem zerowego wentylatora 0 dB
TDP/TGP : 250 W (NVIDIA), maks. 250 W (MSI)
Moc obliczeniowa AI (INT8) : >494 TOPY
Moc obliczeniowa GPU : 31,42 TFLOPS (FP16), 31,42 TFLOPS (FP32), 0,49 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 2x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16
Cechy szczególne : Przyspieszenie AI, profile zegara, płyta tylna, kompatybilność z białą obudową (biały schemat kolorów), NVIDIA GeForce SFF-Ready
Całkowita wysokość : 2.5 slotowa
Wymiary : 236x126x50mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość
Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/Q1)
Oznaczenie chipa : GB205-300
Konfiguracja układu scalonego : 48SM (6144SP / 192TMU / 64ROP), 48 rdzeni RT, 192 rdzenie Tensor, 40MiB pamięci podręcznej L2
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 263 mm², monolityczny, 31 miliardów tranzystorów
Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 94 TFLOPS), NVIDIA Tensor (5. generacja, 494 TOPS), HDCP 2.3
Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 1x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja), Info
Kodowanie : AV1, H.265 (4K YUV 4:2:0 / 4K YUV 4:4:4 / 4K Lossless / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:4:4 / Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1
