GeForce RTX5070 MSI 12GB GDDR7 Inspire 3X OC [V532-006R] (1xHDMI 2.1b, 3xDP 2.1b) (192-bit, PCIe 5.0)
Kod produktu: kgRTX5070Msi12 Ins3XOC
Kod liczbowy: 132372
Taktowanie rdzenia
2542 MHz / 2557 MHz Boost
Taktowanie pamięci
1750 MHz
Typ chłodzenia
Powietrzne
Ilość wentylatorów
3 wentylatory
Ilość wyjść
4 wyjścia
Złącza wideo

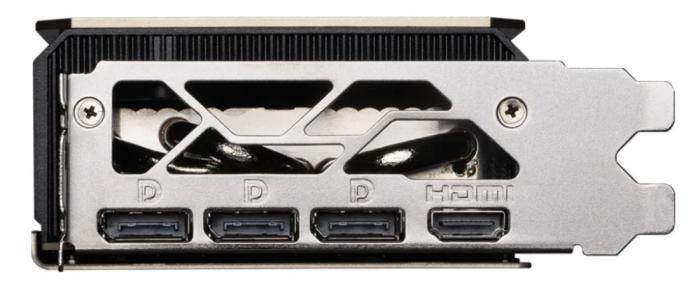

1 x HDMI 2.1b / 3 x DisplayPort 2.1b
Przepustowość pamięci
672 Gbps
Złącza zasilania
1 x 16-pin
Czy low profile
Nie
Ilość zajmowanych slotów
3
Pobór mocy / Wymagany zasilacz
250 W / Zasilacz 750 W
Długość [mm]
288
Szerokość [mm]
112
Wysokość [mm]
50
Dodatkowe informacje
Przyspieszenia AI
Opis
Architektura NVIDIA Blackwell
Piątej generacji rdzenie Tensor
Maksymalna wydajność AI z FP4 i DLSS 4
Nowe multiprocesory strumieniujące
Rozwiązanie zoptymalizowane pod kątem shaderów neuronowych
Czwartej generacji rdzenie do ray tracingu
Stworzone do optymalnej geometrii
Specyfikacja
Model : NVIDIA GeForce RTX 5070
Pamięć : 12 GB GDDR7, 192 bity, 28 Gb/s, 1750 MHz, 672 GB/s
Taktowanie rdzenia: 2116 MHz (profil standardowy)
Podkręcenie zegara: 2542 MHz (profil standardowy), 2557 MHz (profil OC)
Podkręcanie: +47MHz Boost (profil OC), +32MHz Boost (profil standardowy)

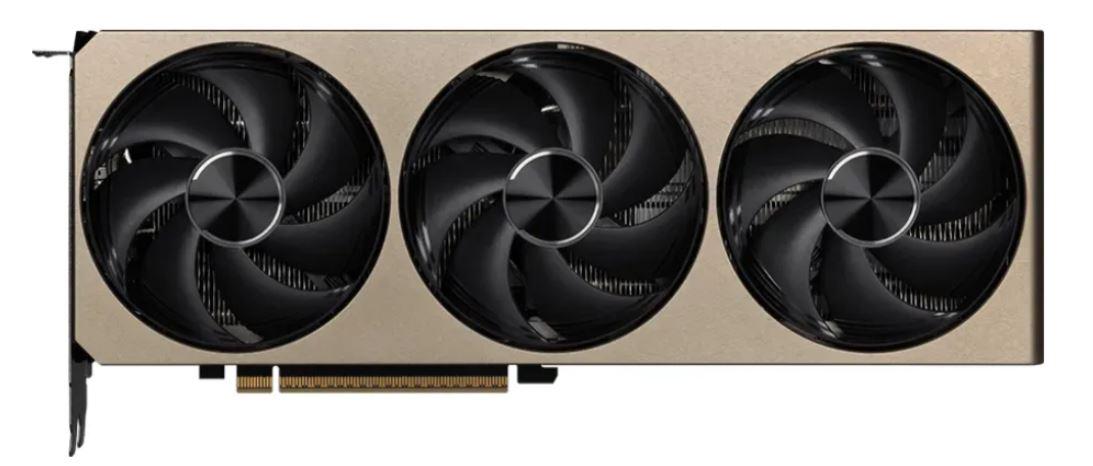

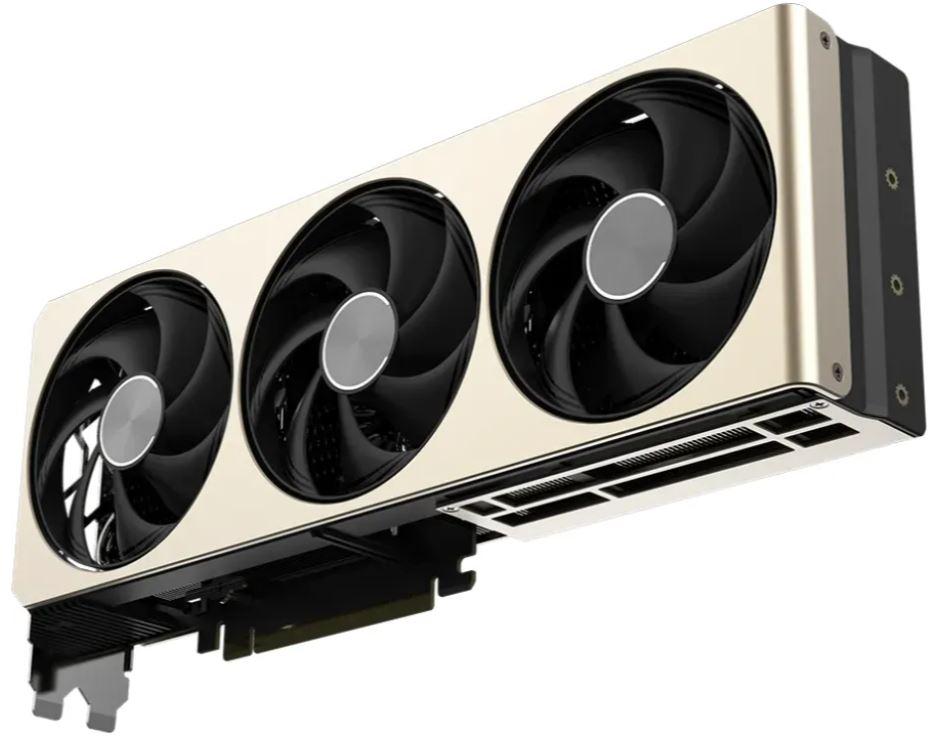

Chłodzenie: 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB (do 55°C)
TDP/TGP: 250 W (NVIDIA)

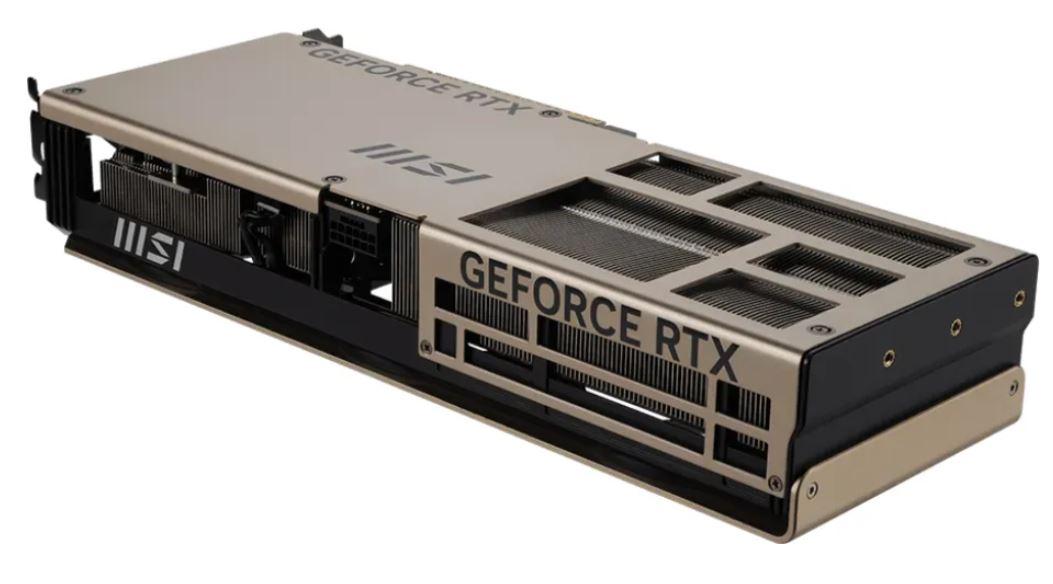

Połączenia zasilania: 1x 12V-2x6 (przez adapter: 2x 8-pinowe PCIe)
Złącza: 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Interfejs: PCIe 5.0 x16 (x8)

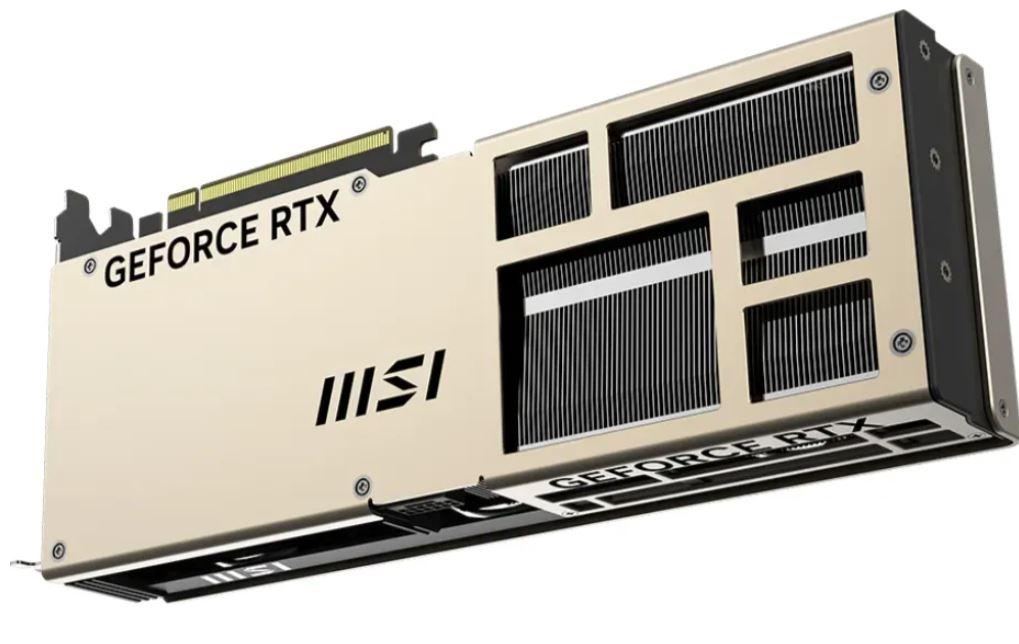

Cechy szczególne: Płyta tylna, przyspieszenie AI, profile zegara (tryb domyślny/ekstremalna wydajność), NVIDIA GeForce SFF-Ready
Całkowita wysokość : 3 slotowa
Wymiary: 288 x 112 x 50 mm (dł. x szer. x wys.)
Projekt: Karta PCIe (pełna wysokość)
Osłona gniazda: pełna wysokość
Moc obliczeniowa AI (gęsta): 494 TOPS (FP4), 247 TOPS (FP8), 123,5 TOPS (FP16)
Moc obliczeniowa AI (rzadka): 988 TOPS (FP4), 494 TOPS (FP8), 247 TOPS (FP16)
Moc obliczeniowa GPU: 31,42 TFLOPS (FP16), 31,42 TFLOPS (FP32), 0,49 TFLOPS (FP64)
Architektura układu scalonego: Blackwell (od 2025/Q1)
Oznaczenie chipa: GB205 (GB205-300-A1)
Rozszerzenie układu scalonego: 96% aktywnych jednostek obliczeniowych (48/50 SM)
Konfiguracja układu scalonego: 48 SM (6144 shaderów / 192 TMU / 80 ROP), 48 rdzeni RT, 192 rdzenie tensorowe, 48 MiB pamięci podręcznej L2
Produkcja chipów: TSMC N5P (5 nm) [NVIDIA 4N]
Rozmiar chipa: 263 mm², monolityczny, 31,1 miliarda tranzystorów
Funkcje układu scalonego: Śledzenie promieni (4. generacja NVIDIA RTX, 48 TFLOPS), NVIDIA Tensor (5. generacja, 76,75 TOPS), HDCP 2.3
Silnik transkodujący: 1x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja)
Kodowanie: AV1 (YUV 4:2:0), H.265 (4K YUV 4:2:0 / 4K YUV 4:2:2 / 4K YUV 4:4:4 / 4K bezstratny / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:2:2 / YUV 4:4:4 / bezstratny)
Rozszyfrowanie: AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:2:2 / 10 bitów 4:2:2 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264 (8 bitów 4:2:0, 10 bitów 4:2:0, 8 bitów 4:2:2, 10 bitów 4:2:2), VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1
Pamięć : 12 GB GDDR7, 192 bity, 28 Gb/s, 1750 MHz, 672 GB/s
Taktowanie rdzenia: 2116 MHz (profil standardowy)
Podkręcenie zegara: 2542 MHz (profil standardowy), 2557 MHz (profil OC)
Podkręcanie: +47MHz Boost (profil OC), +32MHz Boost (profil standardowy)
Chłodzenie: 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB (do 55°C)
TDP/TGP: 250 W (NVIDIA)
Połączenia zasilania: 1x 12V-2x6 (przez adapter: 2x 8-pinowe PCIe)
Złącza: 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Interfejs: PCIe 5.0 x16 (x8)
Cechy szczególne: Płyta tylna, przyspieszenie AI, profile zegara (tryb domyślny/ekstremalna wydajność), NVIDIA GeForce SFF-Ready
Całkowita wysokość : 3 slotowa
Wymiary: 288 x 112 x 50 mm (dł. x szer. x wys.)
Projekt: Karta PCIe (pełna wysokość)
Osłona gniazda: pełna wysokość
Moc obliczeniowa AI (gęsta): 494 TOPS (FP4), 247 TOPS (FP8), 123,5 TOPS (FP16)
Moc obliczeniowa AI (rzadka): 988 TOPS (FP4), 494 TOPS (FP8), 247 TOPS (FP16)
Moc obliczeniowa GPU: 31,42 TFLOPS (FP16), 31,42 TFLOPS (FP32), 0,49 TFLOPS (FP64)
Architektura układu scalonego: Blackwell (od 2025/Q1)
Oznaczenie chipa: GB205 (GB205-300-A1)
Rozszerzenie układu scalonego: 96% aktywnych jednostek obliczeniowych (48/50 SM)
Konfiguracja układu scalonego: 48 SM (6144 shaderów / 192 TMU / 80 ROP), 48 rdzeni RT, 192 rdzenie tensorowe, 48 MiB pamięci podręcznej L2
Produkcja chipów: TSMC N5P (5 nm) [NVIDIA 4N]
Rozmiar chipa: 263 mm², monolityczny, 31,1 miliarda tranzystorów
Funkcje układu scalonego: Śledzenie promieni (4. generacja NVIDIA RTX, 48 TFLOPS), NVIDIA Tensor (5. generacja, 76,75 TOPS), HDCP 2.3
Silnik transkodujący: 1x NVENC (9. generacja, maks. liczba sesji: 8), 1x NVDEC (6. generacja)
Kodowanie: AV1 (YUV 4:2:0), H.265 (4K YUV 4:2:0 / 4K YUV 4:2:2 / 4K YUV 4:4:4 / 4K bezstratny / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:2:2 / YUV 4:4:4 / bezstratny)
Rozszyfrowanie: AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:2:2 / 10 bitów 4:2:2 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264 (8 bitów 4:2:0, 10 bitów 4:2:0, 8 bitów 4:2:2, 10 bitów 4:2:2), VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1
