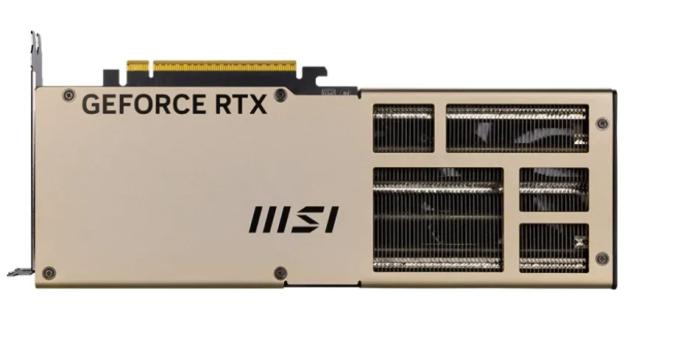

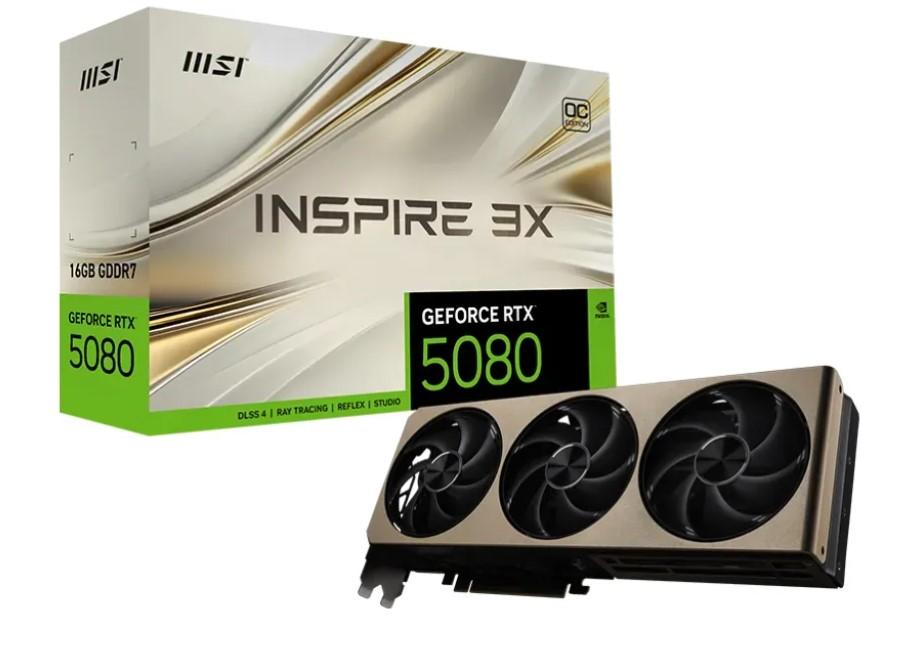

GeForce RTX5080 MSI 16GB GDDR7 Inspire 3X OC (1xHDMI 2.1b, 3xDP 2.1b) (256-bit, PCIe 5.0)
Kod produktu: kgRTX5080Msi16 Ins3XOC
Kod liczbowy: 127572
Układ graficzny
NVIDIA GeForce RTX
Chipset
GeForce RTX 5080
Pamięć
16 GB
Rodzaj pamięci
GDDR7
Szyna pamięci
256-bit
Taktowanie rdzenia
2640 MHz Boost / 2655 MHz OC Mode
Rdzenie CUDA
10752
Typ chłodzenia
Aktywne
Ilość wentylatorów
3 wentylatory
Rodzaj złącza
PCIe 5.0 x16
Ilość wyjść
4 wyjścia
Złącza wideo
1 x HDMI 2.1b / 3 x DisplayPort 2.1b
Ilość obsługiwanych monitorów
4 monitory
Przepustowość pamięci
30 Gbps
Ray Tracing / Upscaling
Ray Tracing / Upscaling Nvidia DLSS 4
Złącza zasilania
1 x 16-pin
Czy low profile
Nie
Passmark [pkt]
36076
Pobór mocy / Wymagany zasilacz
360 W / Zasilacz 850 W
Długość [mm]
288
Szerokość [mm]
112
Wysokość [mm]
50
Akcesoria
Wspornik, Adapter PCIe 16pin do 3x 8pin
Opis
Architektura NVIDIA Blackwell
Najlepsza platforma dla
graczy i twórców
Rdzenie Tensor piątej generacji
Maksymalna wydajność AI z FP4 i DLSS 4
Nowe procesory strumieniowe
Zoptymalizowany pod kątem shaderów neuronowych
Rdzenie śledzące promienie czwartej generacji
Zbudowany dla Mega Geometrii
Specyfikacja
Model : NVIDIA GeForce RTX 5080
Pamięć : 16 GB GDDR7, 256 bitów, 30 Gb/s, 1875 MHz, 960 GB/s
Taktowanie rdzenia : 2295MHz
Taktowanie boost : 2640MHz
Podkręcanie : +38MHz Boost (profil OC), +23MHz Boost (profil standardowy)
Chłodzenie : 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 360 W (NVIDIA), maks. 360 W (MSI)
Moc obliczeniowa AI (INT8) : >900 TOPÓW
Moc obliczeniowa GPU : 57,09 TFLOPS (FP16), 57,09 TFLOPS (FP32), 0,89 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16
Cechy szczególne : Przyspieszenie AI, profile zegara (tryb domyślny/ekstremalna wydajność), płyta tylna, NVIDIA GeForce SFF-Ready , uchwyt karty graficznej
Całkowita wysokość : 2,5 slotowa
Wymiary : 288x112x50mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość
Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/Q1)
Oznaczenie chipa : GB203-400-A1
Konfiguracja układu scalonego : 84SM (10752SP / 336TMU / 112ROP), 84 rdzenie RT, 336 rdzeni Tensor, pamięć podręczna L2 o pojemności 64 MiB
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów
Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 171 TFLOPS), NVIDIA Tensor (5. generacja, 900 TOPS), HDCP 2.3
Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 2x NVDEC (6. generacja), Info
Kodowanie : AV1, H.265 (4K YUV 4:2:0 / 4K YUV 4:4:4 / 4K Lossless / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:4:4 / Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1
Pamięć : 16 GB GDDR7, 256 bitów, 30 Gb/s, 1875 MHz, 960 GB/s
Taktowanie rdzenia : 2295MHz
Taktowanie boost : 2640MHz
Podkręcanie : +38MHz Boost (profil OC), +23MHz Boost (profil standardowy)
Chłodzenie : 3 wentylatory osiowe (90 mm) z trybem zerowego wentylatora 0 dB
TDP/TGP : 360 W (NVIDIA), maks. 360 W (MSI)
Moc obliczeniowa AI (INT8) : >900 TOPÓW
Moc obliczeniowa GPU : 57,09 TFLOPS (FP16), 57,09 TFLOPS (FP32), 0,89 TFLOPS (FP64)
Połączenia zasilania : 1x 12V-2x6 (poprzez adapter: 3x 8-pin PCIe)
Rodzaj wyjść : 1x HDMI 2.1b, 3x DisplayPort 2.1b UHBR20
Typ złącza : PCIe 5.0 x16
Cechy szczególne : Przyspieszenie AI, profile zegara (tryb domyślny/ekstremalna wydajność), płyta tylna, NVIDIA GeForce SFF-Ready , uchwyt karty graficznej
Całkowita wysokość : 2,5 slotowa
Wymiary : 288x112x50mm (dł. x szer. x wys.)
Projekt : Karta PCIe (pełna wysokość)
Osłona gniazda : pełna wysokość
Dane chipa :
Architektura układu scalonego : Blackwell (od 2025/Q1)
Oznaczenie chipa : GB203-400-A1
Konfiguracja układu scalonego : 84SM (10752SP / 336TMU / 112ROP), 84 rdzenie RT, 336 rdzeni Tensor, pamięć podręczna L2 o pojemności 64 MiB
Produkcja chipów : TSMC 5nm „NVIDIA 4N”
Rozmiar chipa : 378 mm², monolityczny, 45,6 miliarda tranzystorów
Funkcje układu scalonego : Śledzenie promieni (4. generacja NVIDIA RTX, 171 TFLOPS), NVIDIA Tensor (5. generacja, 900 TOPS), HDCP 2.3
Wsparcie API : DirectX 12 Ultimate (12_2) / CUDA 12.8 / Vulkan 1.3 / OpenCL 3.0 / OpenGL 4.6 / Modelowanie cieniowania 6.8
Silnik transkodujący : 2x NVENC (9. generacja, maks. liczba sesji: 8), 2x NVDEC (6. generacja), Info
Kodowanie : AV1, H.265 (4K YUV 4:2:0 / 4K YUV 4:4:4 / 4K Lossless / 8K / obsługa HEVC 10 bitów / obsługa ramki HEVC B), H.264 (YUV 4:2:0 / YUV 4:4:4 / Lossless)
Rozszyfrowanie : AV1 (8 bitów / 10 bitów), H.265 (8 bitów 4:2:0 / 10 bitów 4:2:0 / 12 bitów 4:2:0 / 8 bitów 4:4:4 / 10 bitów 4:4:4 / 12 bitów 4:4:4), H.264, VP9 (8 bitów / 10 bitów / 12 bitów), VP8, VC-1, MPEG-2, MPEG-1
