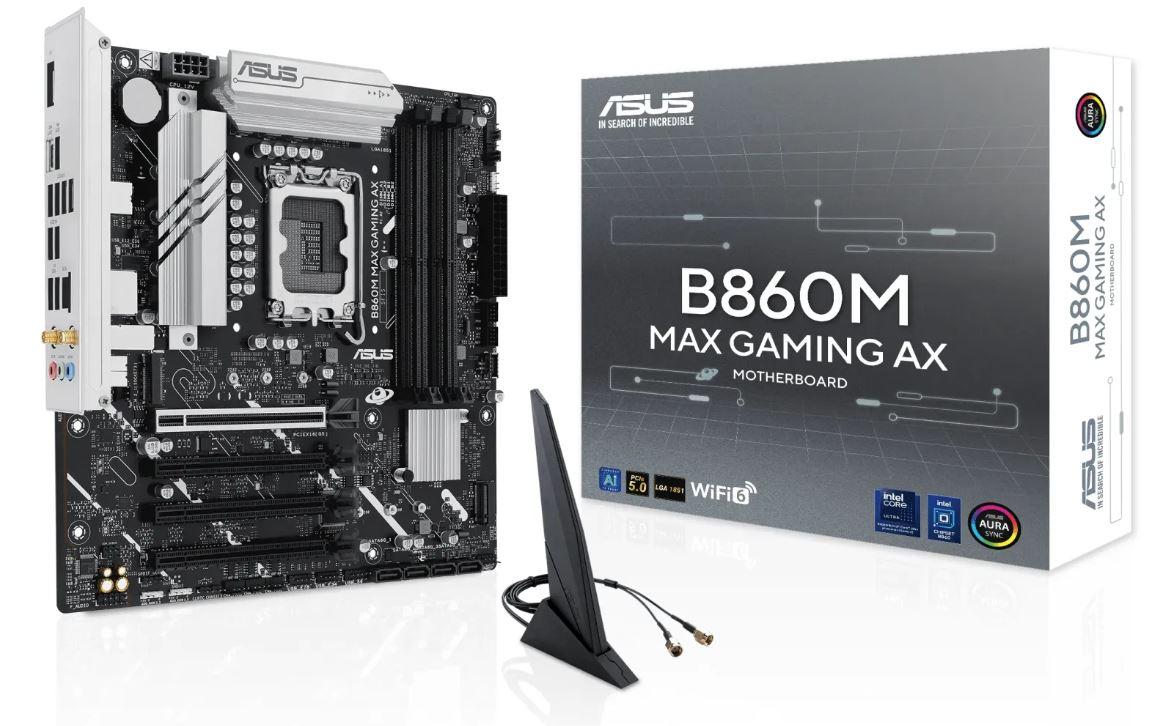

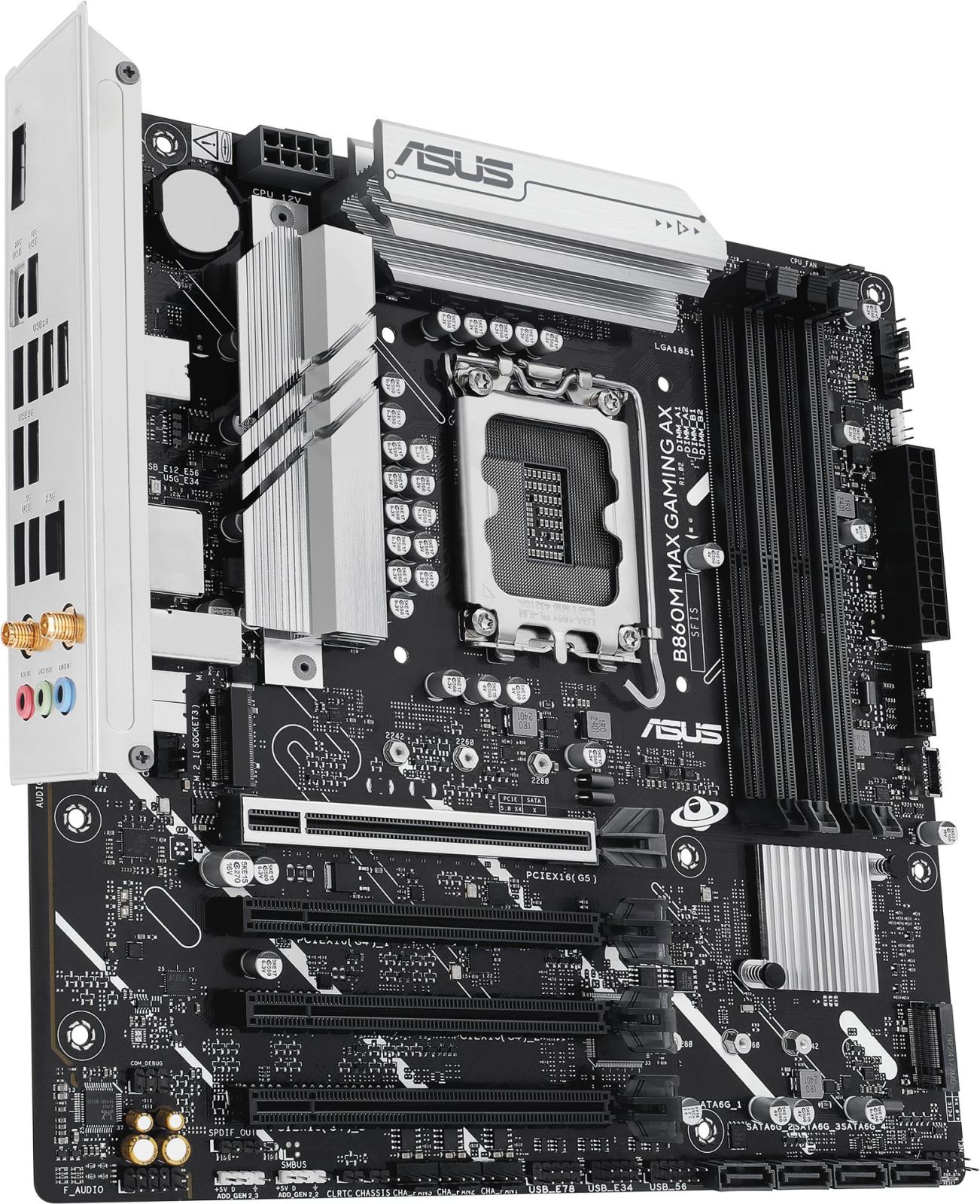

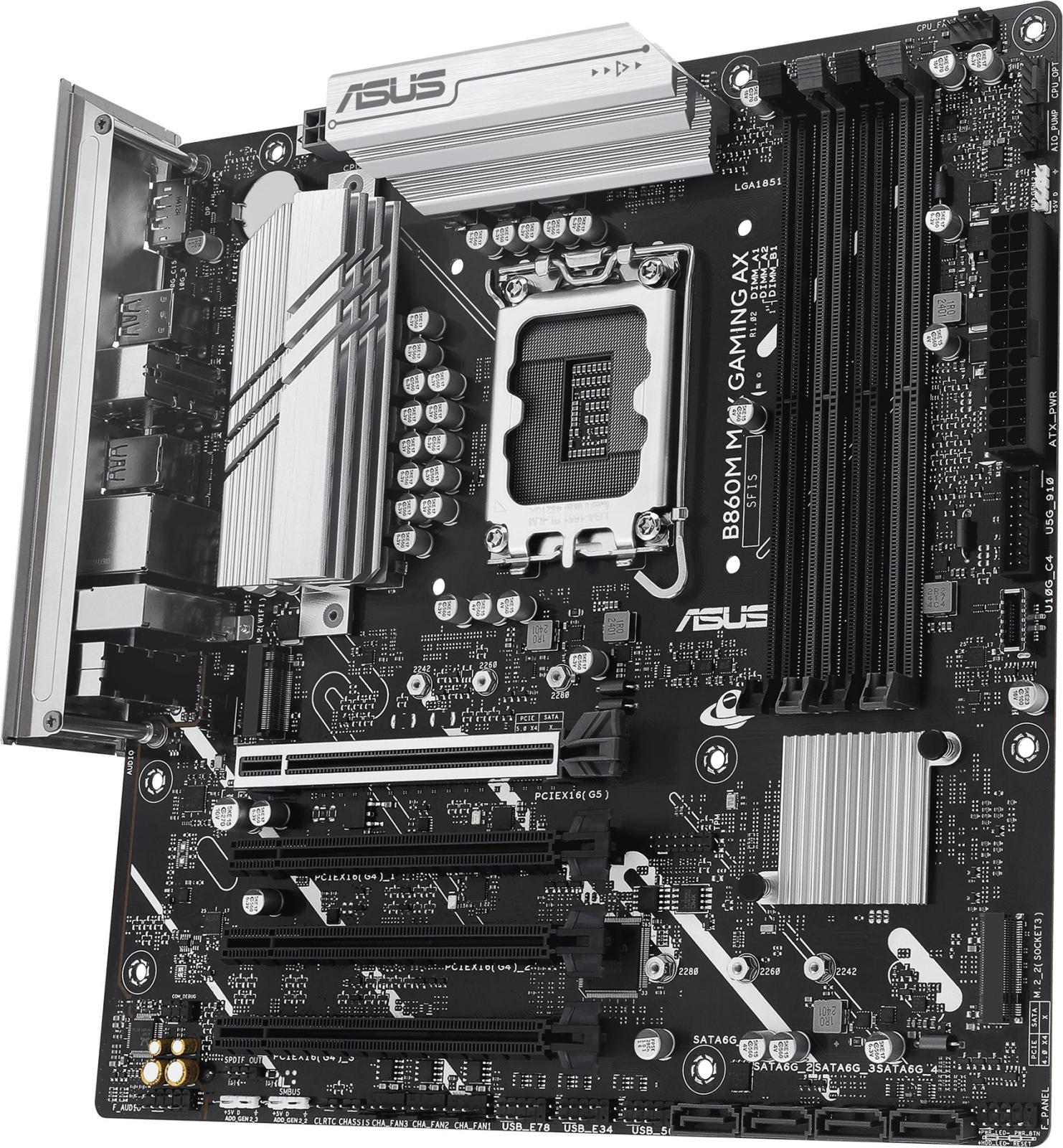

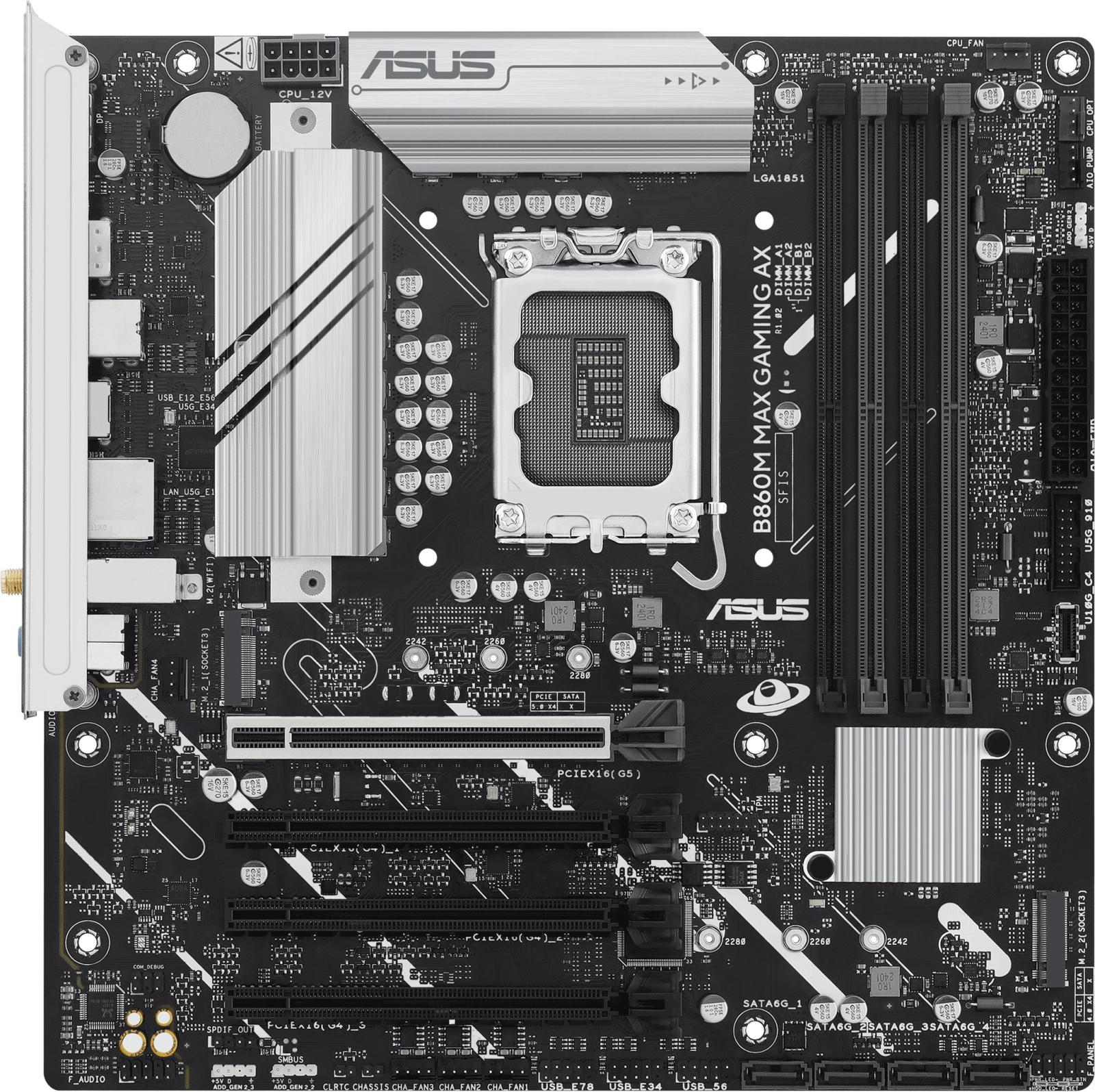

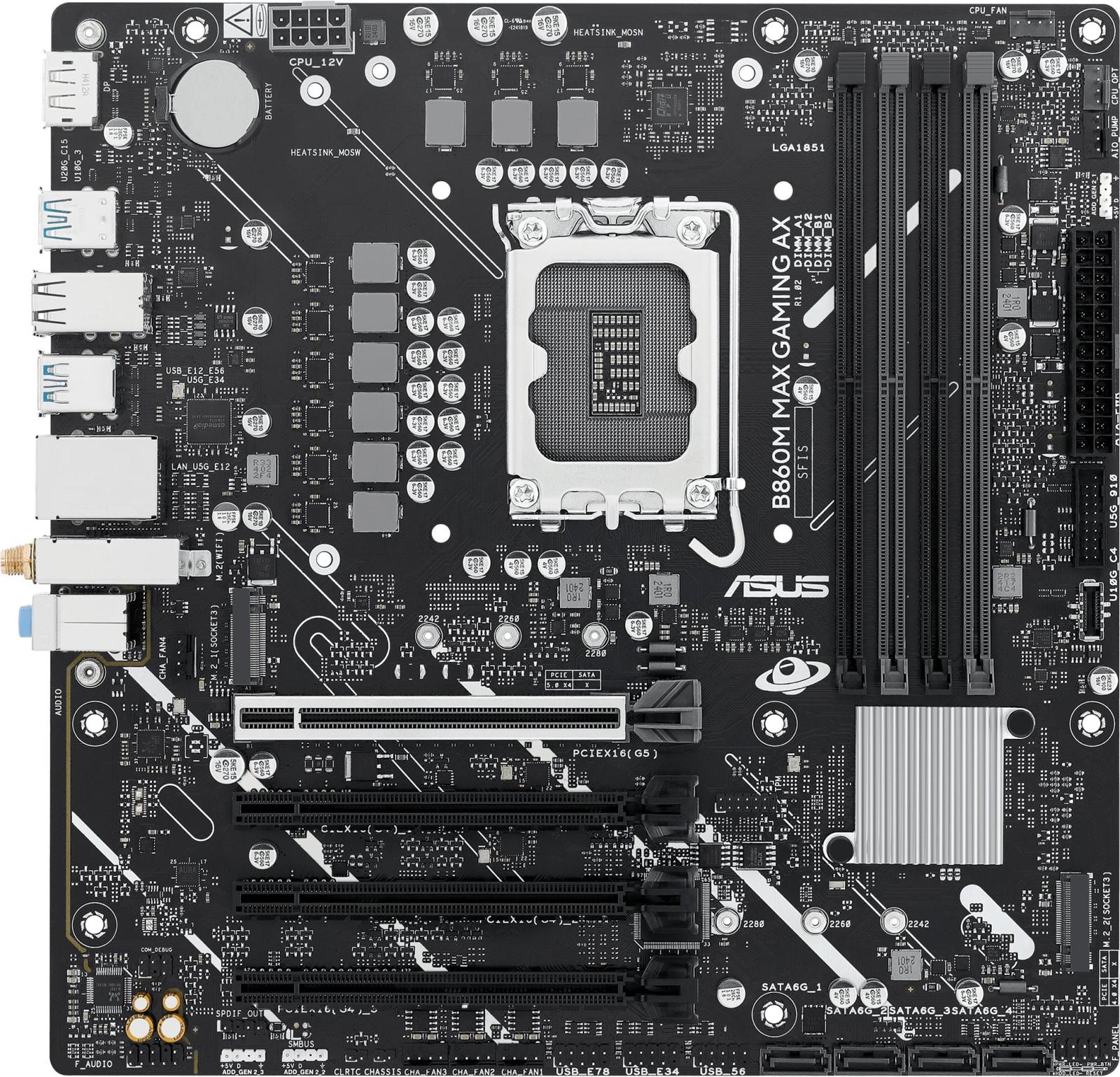

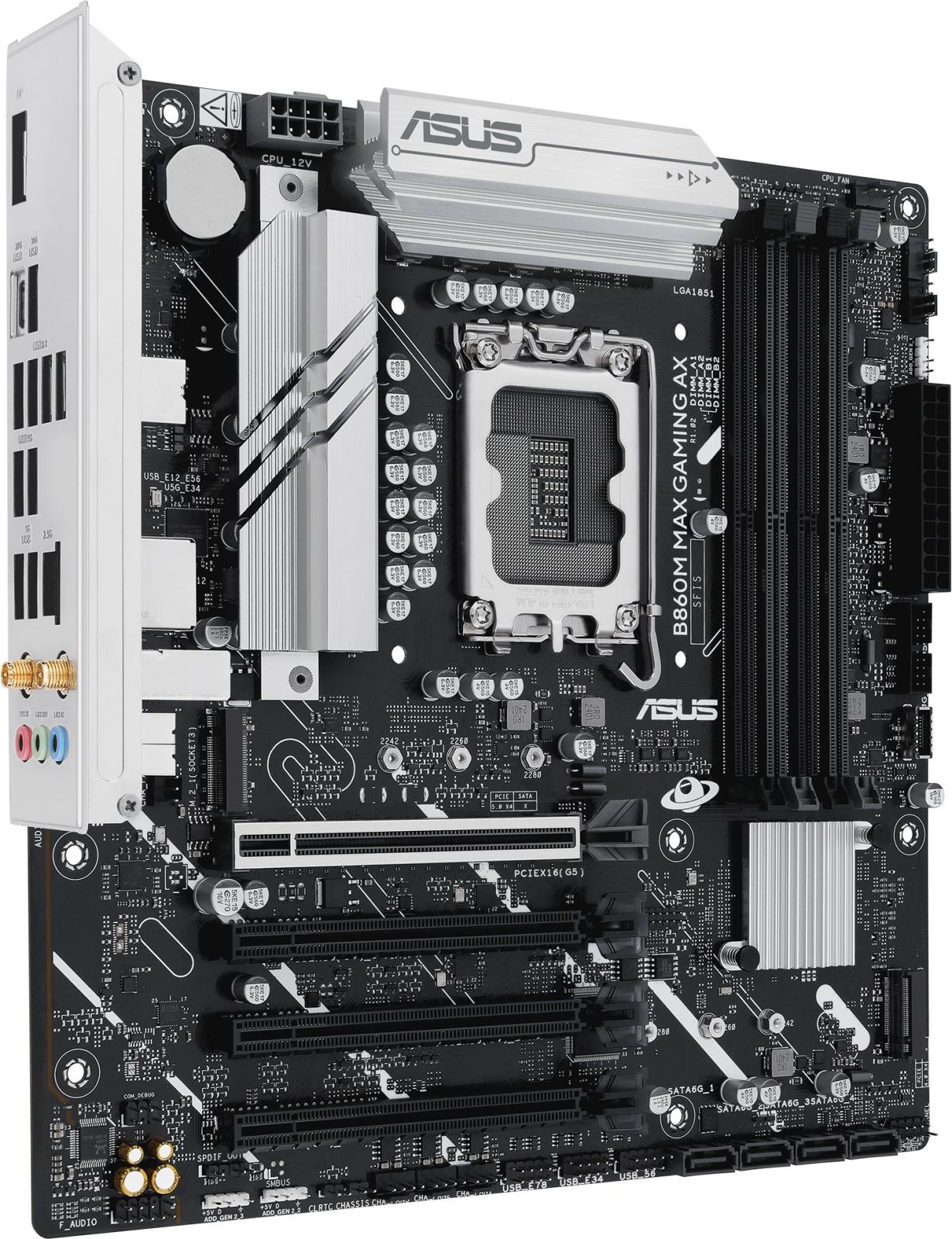

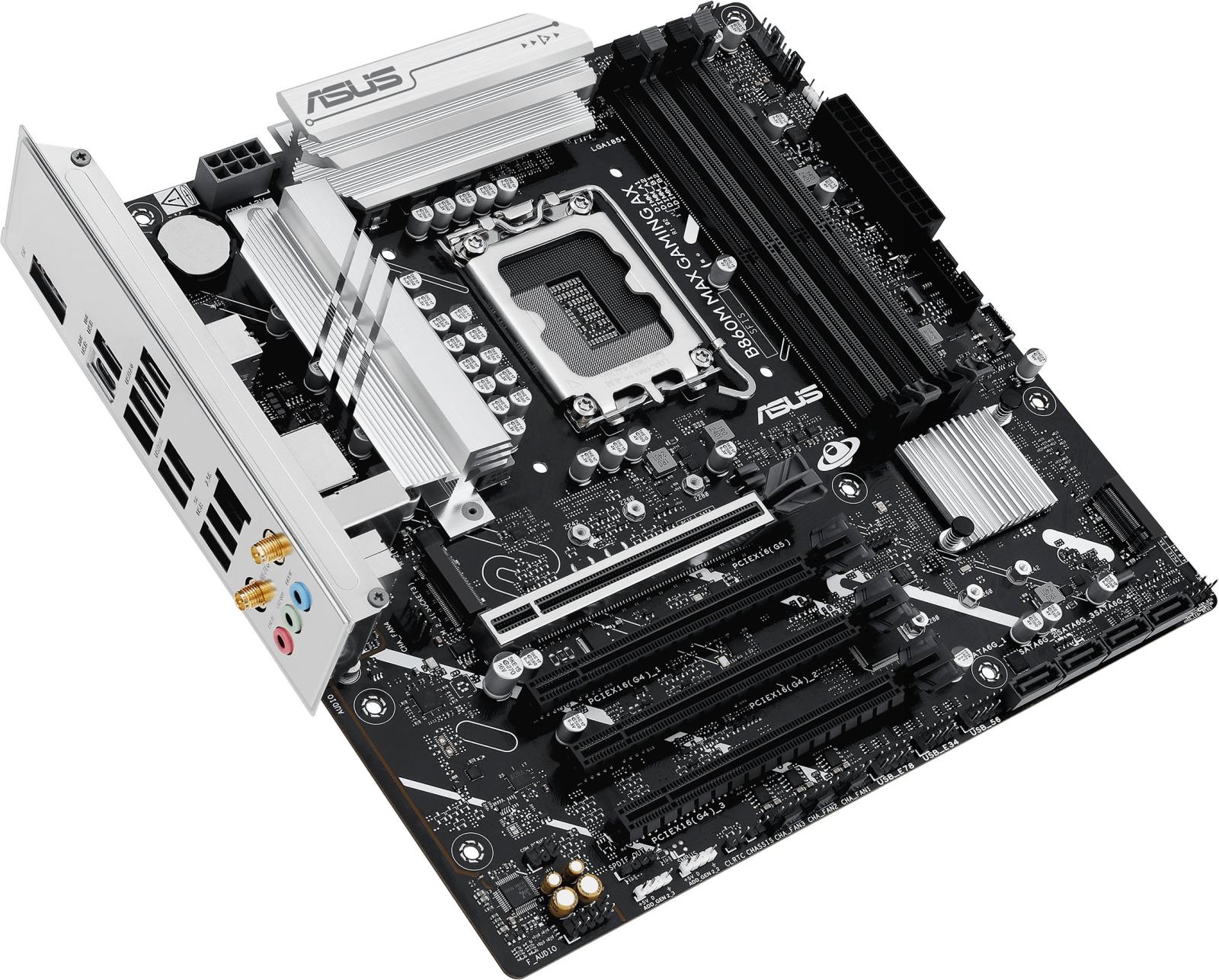

Asus B860M MAX GAMING AX [S1851, 4xDDR5 do 8666MHz, (DP 1.4) (3xM.2, 1xPCIe 5.0 x16, 1xPCIe 4.0 x16 (x4), 2xPCIe 4.0 x16 (x1)), WiFi 6, BT 5.3, ATX]
Kod produktu: s1851AsuB860MMAXGAMAX
Kod liczbowy: 132332
Płyta dla procesorów
Intel
Gniazdo procesora
Socket 1851
Chipset
Intel B860
Format płyty
micro ATX
Wersja WiFi / BT
WiFi 6 / BT 5.3
Banki pamięci
4 x DDR5
Taktowanie pamięci [MHz]
8666 OC
RAID
RAID 0, 1, 5, 10 (SATA)
Złącza M.2 dla SSD
3 x M.2
Typ złącz M.2 dla SSD
1 x M.2 PCIe Gen5x4 / 1 x M.2 PCIe Gen4x4 / 1 x M.2 PCIe Gen4x2
Ilość złącz PCIe
4 x PCIe
Złącza PCIe x16
1 x PCIe 5.0 x16 / 1 x PCIe 4.0 x16 (x4) / 2 x PCIE 4.0 x16 (x1)
Złącza PCIe x4
brak
Złącza PCIe x1
brak
Złącza SATA
4 x SATA III
Gniazda RJ45 [LAN]
1 x 2.5 Gbps
Złącza wideo
1 x DisplayPort 1.4
Złącza Audio
3 x jack Audio
Złącza USB-A (2.0) (tylny panel)
4 x USB 2.0
Złącza USB-A (3.x) (tylny panel)
4 x USB 3.2 Gen1 5Gb / 1 x USB 3.2 Gen2 10Gb
Złącza USB-C do 20Gb (tylny panel)
1 x USB-C 3.2 Gen2x2 20Gb
Thunderbolt / USB4 (tylny panel)
brak
Złącza USB-A (przód obudowy)
3 x USB 2.0 (6 portów) / 1 x USB 3.2 Gen1 5Gb (2 porty)
Złącza USB-C (przód obudowy)
1 x USB-C 3.2 Gen2 10Gb
Złącza zasilania
1 x 24-pin / 1 x 8-pin
Złącze pompy AIO
1 x Złącze pompy AIO
Złącze RGB / ARGB
3 x ARGB 3-pin
Opis

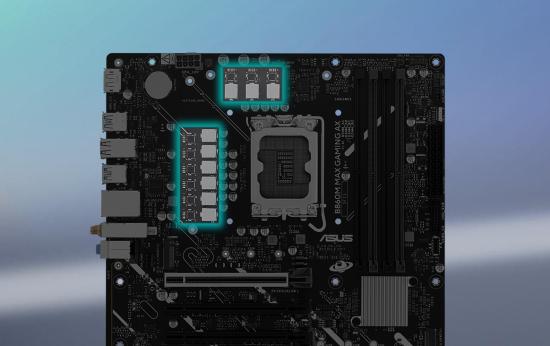

Solidna konstrukcja zasilania
Stabilne zasilanie ma kluczowe znaczenie dla maksymalizacji wydajności procesorów Intel® Core ™ Ultra (seria 2). Płyta B860M MAX GAMING AX została zaprojektowana z myślą o procesorach o dużej liczbie rdzeni. Wyposażona jest w 6 (80 A) + 1 (80 A) + 1 (80 A) stopni zasilania, które integrują tranzystory MOSFET (górny i dolny) oraz sterowniki w obudowach o wydajności do 80 A każdy.

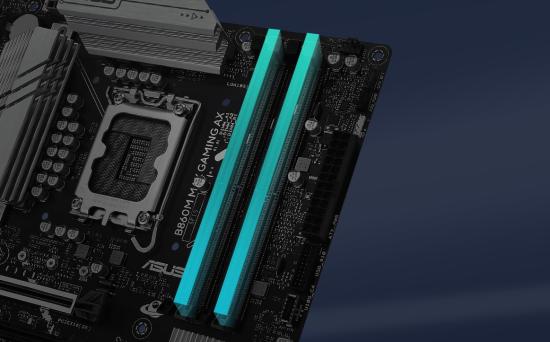

AEMP III dla najwyższej wydajności DDR5
ASUS Enhanced Memory Profile III (AEMP III) to zaawansowana funkcja oprogramowania układowego, która umożliwia użytkownikom osiągnięcie niezrównanej wydajności pamięci dzięki najnowocześniejszej pamięci CUDIMM.
Trzy gniazda M.2 (do 128 Gb/s)
Płyta główna B860M MAX GAMING AX oferuje łącznie trzy gniazda M.2, w tym jedno obsługujące prędkość transferu danych do 128 Gb/s przez PCIe 5.0 i dwa obsługujące prędkość 64 Gb/s przez PCIe 4.0.U możliwia to szybsze uruchamianie systemu i ładowanie aplikacji z dysków systemowych lub aplikacji.

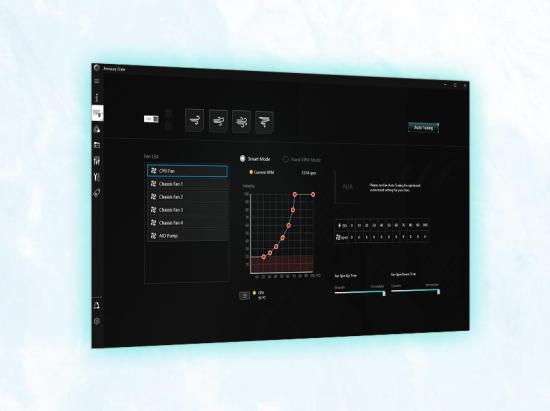

ASUS Fan Xpert 2+
Oprogramowanie ASUS Fan Xpert 2+ zapewnia kompleksową kontrolę nad wentylatorami. Tryb automatycznego dostrajania inteligentnie konfiguruje wszystkie parametry jednym kliknięciem. Dostępny jest również tryb Extreme Quiet, który obniża prędkość wentylatorów obudowy poniżej domyślnego minimum, zapewniając cichą pracę systemu podczas wykonywania lekkich zadań. Wentylatorami można również sterować za pośrednictwem BIOS-u UEFI.

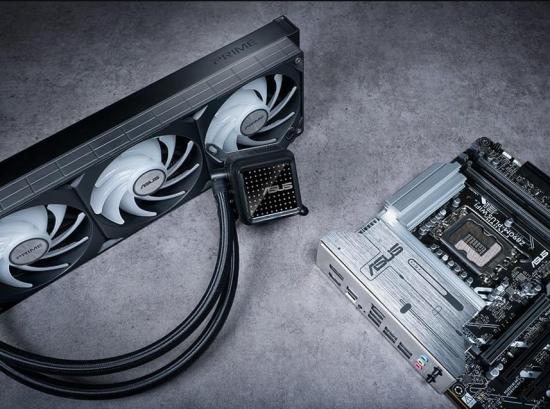

Kompatybilność z chłodnicami
Chłodnice ASUS AIO oferują solidną wydajność, wysoki potencjał podkręcania, wyrazistą estetykę i funkcjonalność dostosowywaną do nowych płyt głównych. Dzięki temu możesz zbudować swój wymarzony zestaw do gier.

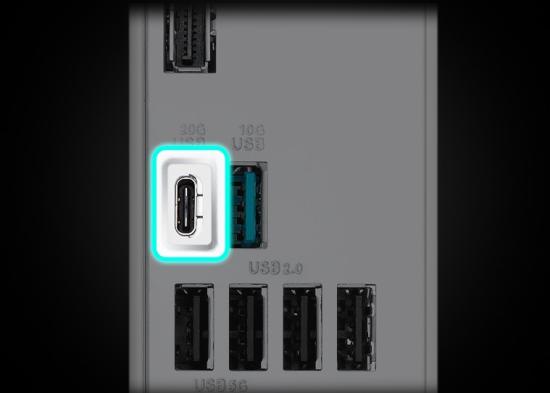

Port USB 20 Gb/s
Zestaw portów USB obsługuje zaawansowane systemy wyposażone w wiele urządzeń peryferyjnych, w tym tylny port USB Type-C® o prędkości transmisji do 20 Gb/s.

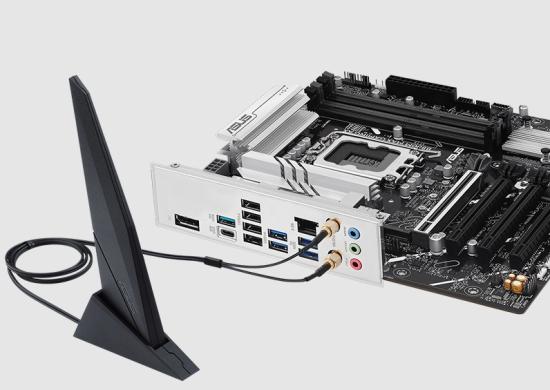

Wi-Fi 6
Moduł WiFi 6 jest zgodny ze standardem 802.11ax. Co być może ważniejsze dla użytkowników, jest zoptymalizowany pod kątem wydajniejszej pracy w zatłoczonych sieciach z dużą ilością konkurującego ruchu.
Specyfikacja
--- Procesor ---
Obsługuje procesory Intel® Core™ Ultra (seria 2), LGA1851*
Obsługuje technologię Intel® Turbo Boost Technology 2.0 i Intel® Turbo Boost Max Technology 3.0
* Listę obsługiwanych procesorów można znaleźć na stronie https://www.asus.com/support/download-center/
. **Obsługa technologii Intel® Turbo Boost Max Technology 3.0 zależy od typu procesora.
--- Chipset ---
Intel® B860
--- Pamięć ---
4 gniazda DIMM, maks. 256 GB, DDR5
Obsługuje do 8666+MT/s (OC), Non-ECC,Un-buffered,Clocked Unbuffered DIMM (CUDIMM)*
Dwukanałowa architektura pamięci
Dopasowanie DIMM
Obsługuje moduł pamięci Intel® Extreme Memory Profile (XMP)
ASUS Enhanced Memory Profile III (AEMPIII)
*Obsługiwane typy pamięci, szybkość transmisji danych i liczba modułów DRAM różnią się w zależności od konfiguracji procesora i pamięci. Aby uzyskać więcej informacji, zapoznaj się z listą obsługiwanych procesorów/pamięci w zakładce Wsparcie na stronie z informacjami o produkcie lub odwiedź stronę https://www.asus.com/support/download-center/ .
* Dostosowania zostaną dokonane w oparciu o specyfikacje pamięci produkowanych masowo, dostępnych na rynku.
* Pamięć DDR5 non-ECC, niebuforowana obsługuje funkcję On-Die ECC.
--- Grafika ---
1 x DisplayPort** * Specyfikacje graficzne mogą się różnić w zależności od typu procesora. Aby uzyskać aktualizacje,
zapoznaj się z witryną www.intel.com
. ** Obsługuje maks. 4K@60Hz zgodnie ze specyfikacją DisplayPort 1.4.
***** Obsługa rozdzielczości VGA zależy od rozdzielczości procesorów lub kart graficznych.
******Podczas instalacji systemu operacyjnego upewnij się, że monitor jest podłączony do portu HDMI na tylnym panelu I/O lub do oddzielnej karty graficznej.
--- Gniazda rozszerzeń ---
Procesory Intel ® Core™ Ultra (seria 2)
1 gniazdo PCIe 5.0 x16
Chipset Intel ® B860
1 gniazdo PCIe 4.0 x16 (obsługuje tryb x4)
2 gniazda PCIe 4.0 x16 (obsługuje tryb x1)
— Aby sprawdzić zgodność zainstalowanego urządzenia, zapoznaj się z listą obsługiwanych urządzeń peryferyjnych pod adresem https://www.asus.com/support/download-center/ .
--- Składowanie ---
Łącznie obsługuje 3 gniazda M.2 i 4 porty SATA 6 Gb/s Procesory
Intel ® Core™ Ultra (seria 2) *

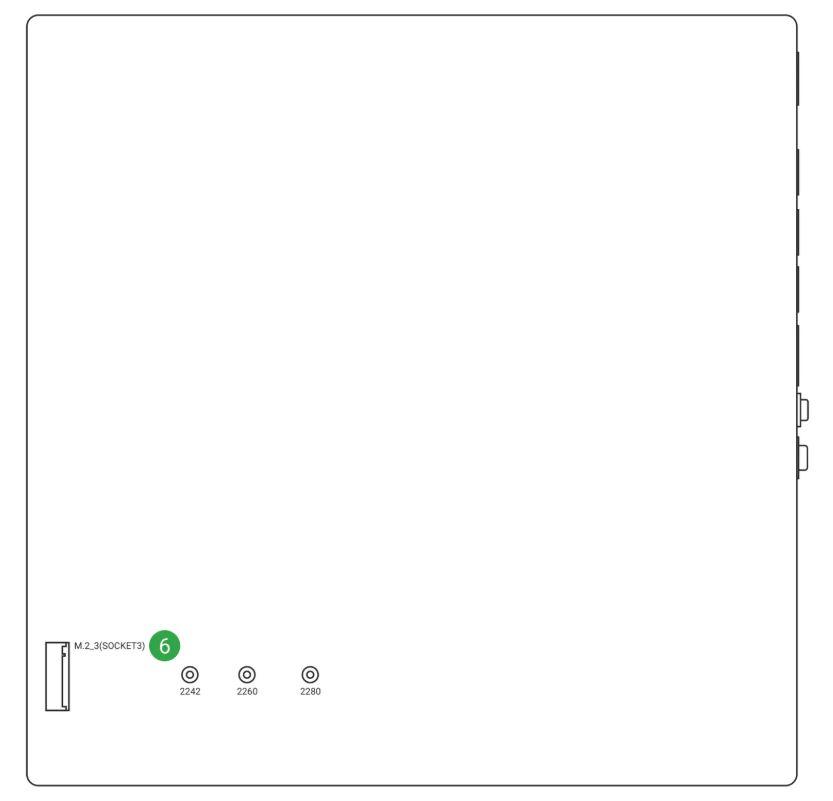

Gniazdo M.2_1 (klucz M), typ 2242/2260/2280 (obsługuje tryb PCIe 5.0 x4)
Chipset Intel ® B860
Gniazdo M.2_2 (klucz M), typ 2242/2260/2280 (obsługuje tryby PCIe 4.0 x4)
Gniazdo M.2_3 (klucz M), typ 2242/2260/2280 (obsługuje tryby PCIe 4.0 x2)
4 porty SATA 6 Gb/s
* Technologia Intel ® Rapid Storage obsługuje SATA RAID 0/1/5/10.
--- Sieć Ethernetowa ---
1 x Realtek 2.5Gb Ethernet
ASUS LANGuard
--- Bezprzewodowe i Bluetooth ---
Wi-Fi 6
1x1 Wi-Fi 6 (802.11ax)
Obsługuje pasmo częstotliwości 2,4/5 GHz
Bluetooth® v5.3*
* Wersja Bluetooth® może się różnić, najnowsze specyfikacje można znaleźć na stronie internetowej producenta modułu Wi-Fi.
--- USB ---
Tylne USB (łącznie 10 portów)
1 x port USB 20 Gb/s (1 x USB Type-C®)
1 x port USB 10 Gb/s (1 x typu A)
4 x porty USB 5 Gb/s (4 x typu A)
4 x porty USB 2.0 (4 x typu A)
Przednie USB (łącznie 9 portów)
1 x złącze USB 10 Gb/s (obsługuje USB Type-C®)
1 x złącze USB 5 Gb/s obsługujące 2 dodatkowe porty USB 5 Gb/s
3 x złącze USB 2.0 obsługujące 6 dodatkowych portów USB 2.0
*Wyjście zasilania USB Type-C®: maks. 5 V/3
A ** Port USB 5G_E1, port USB 5G_E2, port USB 5G_E3 i port USB 5G_E4 współdzielą przepustowość.
**Port USB_E1, port USB_E2, port USB_E3 i port USB_E4 współdzielą pasmo.
**** Port USB_E5, port USB_E6, port USB_E7 i port USB_E8 współdzielą pasmo.
--- Audio ---
Kodek Realtek 7.1 Surround Sound High Definition Audio*
— obsługuje: wykrywanie gniazda, przesyłanie strumieniowe, zmianę przeznaczenia gniazda na panelu przednim
— obsługuje odtwarzanie do 24 bitów/192 kHz
Funkcje audio
— ekranowanie audio
— kondensatory audio klasy premium
— dedykowane warstwy audio PCB
* Do obsługi wyjścia audio 7.1 Surround Sound wymagana jest obudowa z modułem audio HD na panelu przednim.

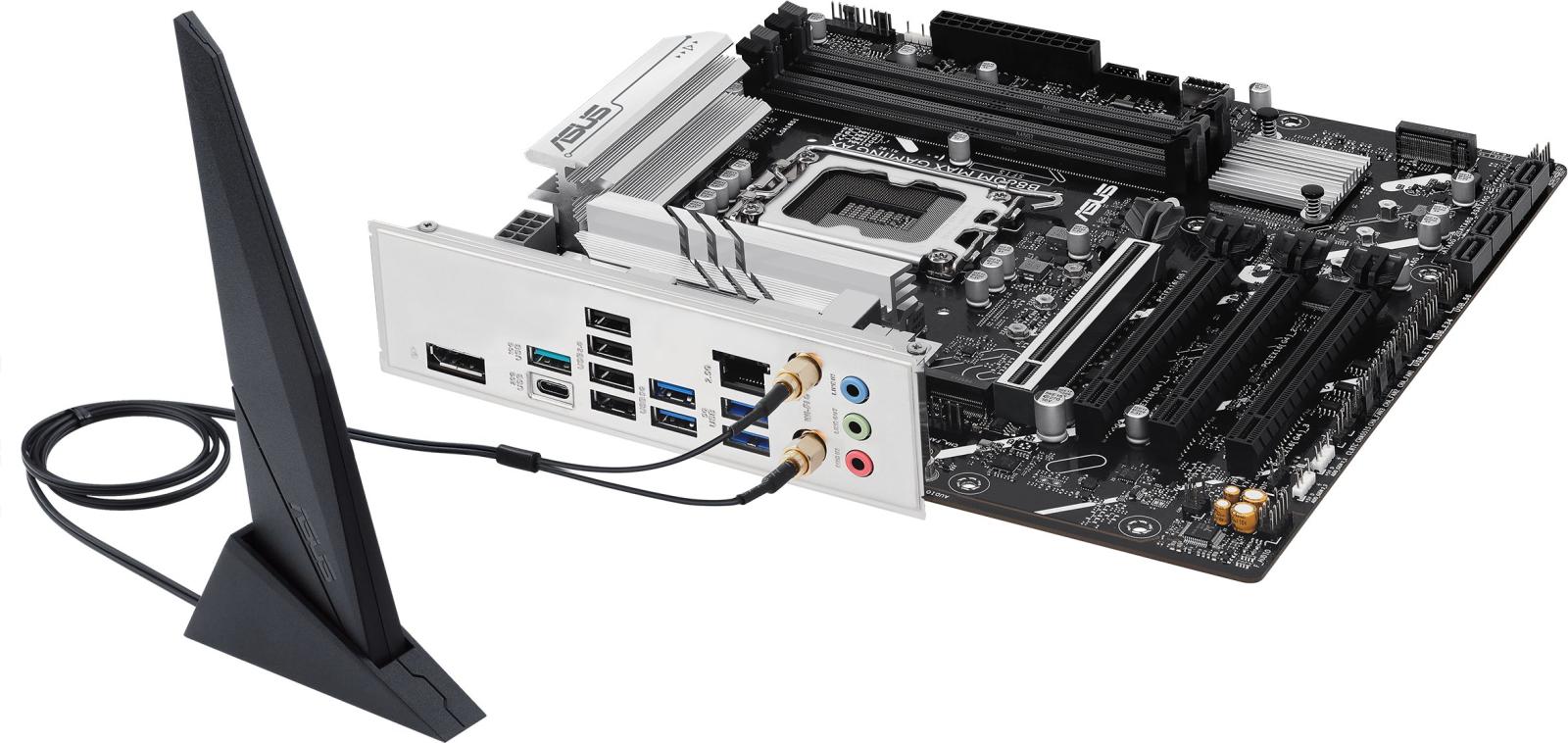

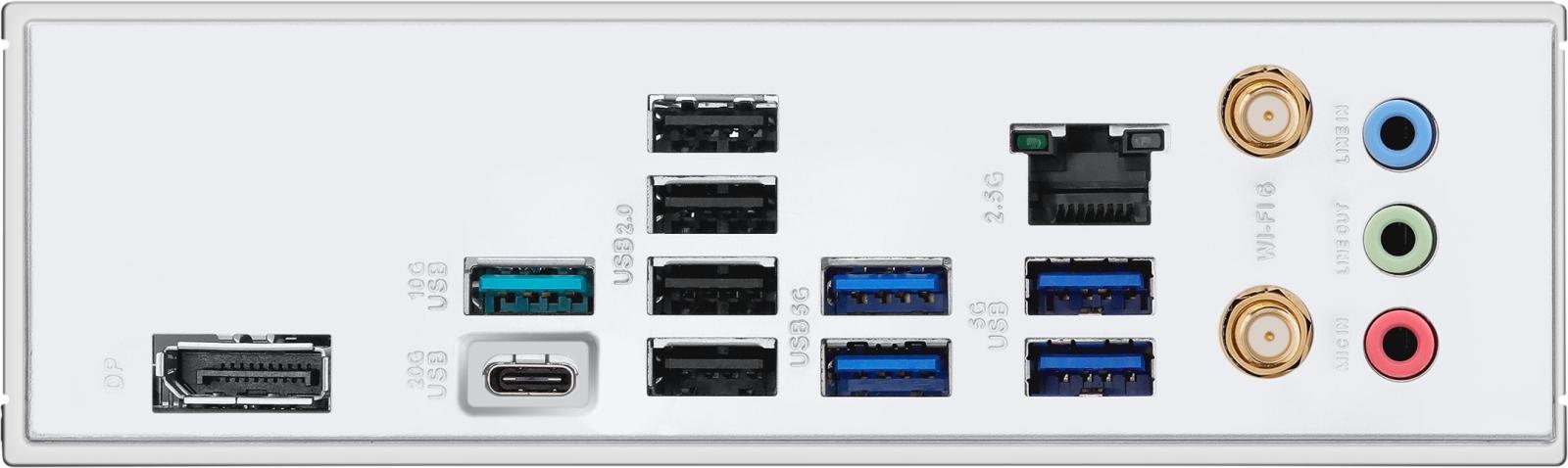

--- Porty wejścia/wyjścia na tylnym panelu ---
1 x port USB 20 Gb/s (1 x USB Type-C®)
1 x port USB 10 Gb/s (1 x Type-A)
4 x porty USB 5 Gb/s (2 x Type-A)
4 x porty USB 2.0 (4 x Type-A)
1 x DisplayPort
1 x moduł Wi-Fi
1 x port Realtek 2.5 Gb Ethernet
3 x gniazda audio

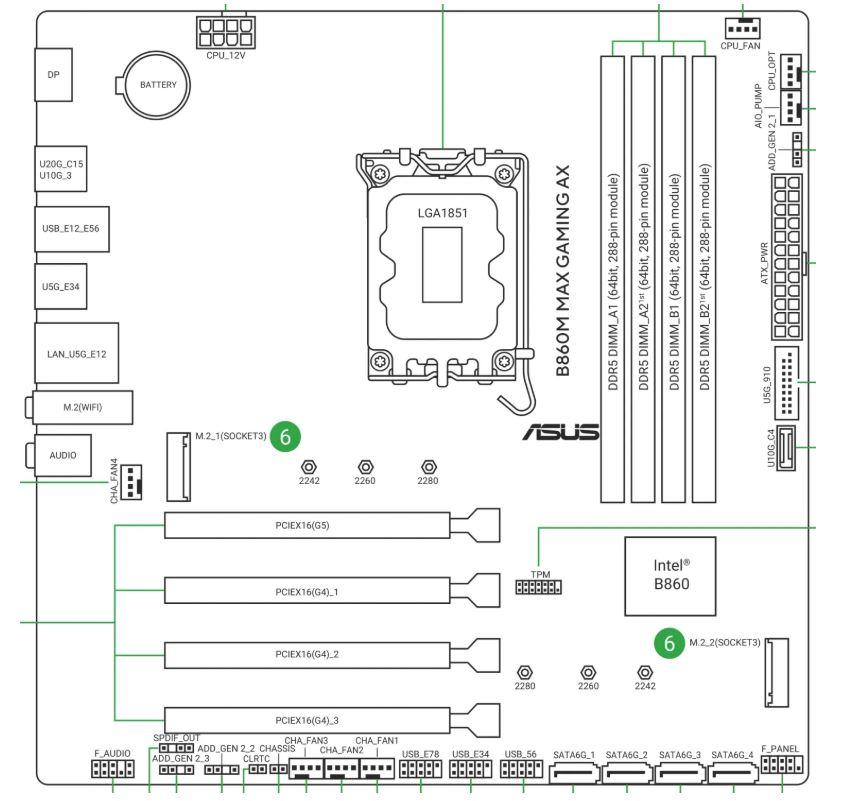

--- Złącza I/O wewnętrzne ---
Powiązane z wentylatorem i chłodzeniem
1 x 4-pinowe złącze wentylatora procesora
1 x 4-pinowe złącze wentylatora procesora OPT
1 x 4-pinowe złącze pompy AIO
4 x 4-pinowe złącza wentylatora obudowy
Powiązane z zasilaniem
1 x 24-pinowe złącze zasilania głównego
1 x 8-pinowe złącze zasilania procesora +12 V
Powiązane z pamięcią
masową 3 x gniazda M.2 (klucz M)
4 x porty SATA 6 Gb/s
USB
1 x złącze USB 10 Gb/s (obsługuje USB Type-C®)
1 x złącze USB 5 Gb/s obsługuje 2 dodatkowe porty USB 5 Gb/s
3 x złącze USB 2.0 obsługuje 6 dodatkowych portów USB 2.0
Różne
3 x adresowalne złącza Gen 2
1 x złącze Clear CMOS
1 x złącze Chassis Intrusion
1 x złącze audio na panelu przednim (F_AUDIO)
1 x złącze wyjściowe S/PDIF
1 x złącze SPI TPM (14-1 pin)
1 x 10-1 pin Złącze panelu przedniego systemu
--- Cechy specjalne ---
ASUS 5X PROTECTION III
- DIGI+ VRM (- Cyfrowy układ zasilania z DrMOS)
- Osłony ESD
- LANGuard
- Ochrona przeciwprzepięciowa
- SafeSlot
- Tylne I/O ze stali nierdzewnej
ASUS Q-Design
- Q-Dashboard
- Q-DIMM
- Rdzeń Q-LED
- Q-Slot
ASUS Thermal Solution
- Konstrukcja radiatora VRM
ASUS EZ DIY
- ProCool
- Wstępnie zamontowana osłona I/O
Aura Sync
- Adresowalne nagłówki Gen2
Funkcje oprogramowania
Ekskluzywne oprogramowanie ASUS
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 2+
- Oszczędzanie energii
ASUS DriverHub
ASUS GlideX
ASUS CPU-Z
Norton 360 dla Deluxe (60-dniowy bezpłatny okres próbny)
WinRAR (40-dniowy bezpłatny okres próbny)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash
- ASUS UEFI BIOS EZ Mode
- ASUS MyHotkey
--- BIOS ---
256 (128+128) Mb Flash ROM, UEFI AMI BIOS
--- Zarządzalność ---
WOL przez PME, PXE
--- Akcesoria ---
Kable
2 x kable SATA 6Gb/s
Różne
1 x ruchoma antena ASUS WiFi
2 x pakiety śrub do dysku SSD M.2
Dokumentacja
1 x skrócona instrukcja obsługi
--- System operacyjny ---
Windows® 11 , Windows® 10 64-bitowy
--- Format ---
micro-ATX
9,6 x 9,6 cala (24,4 x 24,4 cm)
Obsługuje procesory Intel® Core™ Ultra (seria 2), LGA1851*
Obsługuje technologię Intel® Turbo Boost Technology 2.0 i Intel® Turbo Boost Max Technology 3.0
* Listę obsługiwanych procesorów można znaleźć na stronie https://www.asus.com/support/download-center/
. **Obsługa technologii Intel® Turbo Boost Max Technology 3.0 zależy od typu procesora.
--- Chipset ---
Intel® B860
--- Pamięć ---
4 gniazda DIMM, maks. 256 GB, DDR5
Obsługuje do 8666+MT/s (OC), Non-ECC,Un-buffered,Clocked Unbuffered DIMM (CUDIMM)*
Dwukanałowa architektura pamięci
Dopasowanie DIMM
Obsługuje moduł pamięci Intel® Extreme Memory Profile (XMP)
ASUS Enhanced Memory Profile III (AEMPIII)
*Obsługiwane typy pamięci, szybkość transmisji danych i liczba modułów DRAM różnią się w zależności od konfiguracji procesora i pamięci. Aby uzyskać więcej informacji, zapoznaj się z listą obsługiwanych procesorów/pamięci w zakładce Wsparcie na stronie z informacjami o produkcie lub odwiedź stronę https://www.asus.com/support/download-center/ .
* Dostosowania zostaną dokonane w oparciu o specyfikacje pamięci produkowanych masowo, dostępnych na rynku.
* Pamięć DDR5 non-ECC, niebuforowana obsługuje funkcję On-Die ECC.
--- Grafika ---
1 x DisplayPort** * Specyfikacje graficzne mogą się różnić w zależności od typu procesora. Aby uzyskać aktualizacje,
zapoznaj się z witryną www.intel.com
. ** Obsługuje maks. 4K@60Hz zgodnie ze specyfikacją DisplayPort 1.4.
***** Obsługa rozdzielczości VGA zależy od rozdzielczości procesorów lub kart graficznych.
******Podczas instalacji systemu operacyjnego upewnij się, że monitor jest podłączony do portu HDMI na tylnym panelu I/O lub do oddzielnej karty graficznej.
--- Gniazda rozszerzeń ---
Procesory Intel ® Core™ Ultra (seria 2)
1 gniazdo PCIe 5.0 x16
Chipset Intel ® B860
1 gniazdo PCIe 4.0 x16 (obsługuje tryb x4)
2 gniazda PCIe 4.0 x16 (obsługuje tryb x1)
— Aby sprawdzić zgodność zainstalowanego urządzenia, zapoznaj się z listą obsługiwanych urządzeń peryferyjnych pod adresem https://www.asus.com/support/download-center/ .
--- Składowanie ---
Łącznie obsługuje 3 gniazda M.2 i 4 porty SATA 6 Gb/s Procesory
Intel ® Core™ Ultra (seria 2) *
Gniazdo M.2_1 (klucz M), typ 2242/2260/2280 (obsługuje tryb PCIe 5.0 x4)
Chipset Intel ® B860
Gniazdo M.2_2 (klucz M), typ 2242/2260/2280 (obsługuje tryby PCIe 4.0 x4)
Gniazdo M.2_3 (klucz M), typ 2242/2260/2280 (obsługuje tryby PCIe 4.0 x2)
4 porty SATA 6 Gb/s
* Technologia Intel ® Rapid Storage obsługuje SATA RAID 0/1/5/10.
--- Sieć Ethernetowa ---
1 x Realtek 2.5Gb Ethernet
ASUS LANGuard
--- Bezprzewodowe i Bluetooth ---
Wi-Fi 6
1x1 Wi-Fi 6 (802.11ax)
Obsługuje pasmo częstotliwości 2,4/5 GHz
Bluetooth® v5.3*
* Wersja Bluetooth® może się różnić, najnowsze specyfikacje można znaleźć na stronie internetowej producenta modułu Wi-Fi.
--- USB ---
Tylne USB (łącznie 10 portów)
1 x port USB 20 Gb/s (1 x USB Type-C®)
1 x port USB 10 Gb/s (1 x typu A)
4 x porty USB 5 Gb/s (4 x typu A)
4 x porty USB 2.0 (4 x typu A)
Przednie USB (łącznie 9 portów)
1 x złącze USB 10 Gb/s (obsługuje USB Type-C®)
1 x złącze USB 5 Gb/s obsługujące 2 dodatkowe porty USB 5 Gb/s
3 x złącze USB 2.0 obsługujące 6 dodatkowych portów USB 2.0
*Wyjście zasilania USB Type-C®: maks. 5 V/3
A ** Port USB 5G_E1, port USB 5G_E2, port USB 5G_E3 i port USB 5G_E4 współdzielą przepustowość.
**Port USB_E1, port USB_E2, port USB_E3 i port USB_E4 współdzielą pasmo.
**** Port USB_E5, port USB_E6, port USB_E7 i port USB_E8 współdzielą pasmo.
--- Audio ---
Kodek Realtek 7.1 Surround Sound High Definition Audio*
— obsługuje: wykrywanie gniazda, przesyłanie strumieniowe, zmianę przeznaczenia gniazda na panelu przednim
— obsługuje odtwarzanie do 24 bitów/192 kHz
Funkcje audio
— ekranowanie audio
— kondensatory audio klasy premium
— dedykowane warstwy audio PCB
* Do obsługi wyjścia audio 7.1 Surround Sound wymagana jest obudowa z modułem audio HD na panelu przednim.
--- Porty wejścia/wyjścia na tylnym panelu ---
1 x port USB 20 Gb/s (1 x USB Type-C®)
1 x port USB 10 Gb/s (1 x Type-A)
4 x porty USB 5 Gb/s (2 x Type-A)
4 x porty USB 2.0 (4 x Type-A)
1 x DisplayPort
1 x moduł Wi-Fi
1 x port Realtek 2.5 Gb Ethernet
3 x gniazda audio
--- Złącza I/O wewnętrzne ---
Powiązane z wentylatorem i chłodzeniem
1 x 4-pinowe złącze wentylatora procesora
1 x 4-pinowe złącze wentylatora procesora OPT
1 x 4-pinowe złącze pompy AIO
4 x 4-pinowe złącza wentylatora obudowy
Powiązane z zasilaniem
1 x 24-pinowe złącze zasilania głównego
1 x 8-pinowe złącze zasilania procesora +12 V
Powiązane z pamięcią
masową 3 x gniazda M.2 (klucz M)
4 x porty SATA 6 Gb/s
USB
1 x złącze USB 10 Gb/s (obsługuje USB Type-C®)
1 x złącze USB 5 Gb/s obsługuje 2 dodatkowe porty USB 5 Gb/s
3 x złącze USB 2.0 obsługuje 6 dodatkowych portów USB 2.0
Różne
3 x adresowalne złącza Gen 2
1 x złącze Clear CMOS
1 x złącze Chassis Intrusion
1 x złącze audio na panelu przednim (F_AUDIO)
1 x złącze wyjściowe S/PDIF
1 x złącze SPI TPM (14-1 pin)
1 x 10-1 pin Złącze panelu przedniego systemu
--- Cechy specjalne ---
ASUS 5X PROTECTION III
- DIGI+ VRM (- Cyfrowy układ zasilania z DrMOS)
- Osłony ESD
- LANGuard
- Ochrona przeciwprzepięciowa
- SafeSlot
- Tylne I/O ze stali nierdzewnej
ASUS Q-Design
- Q-Dashboard
- Q-DIMM
- Rdzeń Q-LED
- Q-Slot
ASUS Thermal Solution
- Konstrukcja radiatora VRM
ASUS EZ DIY
- ProCool
- Wstępnie zamontowana osłona I/O
Aura Sync
- Adresowalne nagłówki Gen2
Funkcje oprogramowania
Ekskluzywne oprogramowanie ASUS
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 2+
- Oszczędzanie energii
ASUS DriverHub
ASUS GlideX
ASUS CPU-Z
Norton 360 dla Deluxe (60-dniowy bezpłatny okres próbny)
WinRAR (40-dniowy bezpłatny okres próbny)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash
- ASUS UEFI BIOS EZ Mode
- ASUS MyHotkey
--- BIOS ---
256 (128+128) Mb Flash ROM, UEFI AMI BIOS
--- Zarządzalność ---
WOL przez PME, PXE
--- Akcesoria ---
Kable
2 x kable SATA 6Gb/s
Różne
1 x ruchoma antena ASUS WiFi
2 x pakiety śrub do dysku SSD M.2
Dokumentacja
1 x skrócona instrukcja obsługi
--- System operacyjny ---
Windows® 11 , Windows® 10 64-bitowy
--- Format ---
micro-ATX
9,6 x 9,6 cala (24,4 x 24,4 cm)
Opinie
5
0
4
0
3
0
2
0
1
0
Opinie użytkowników 0
Dodaj opinię
Ten produkt nie ma jeszcze opinii, dodaj opinię, bądź pierwszy!
